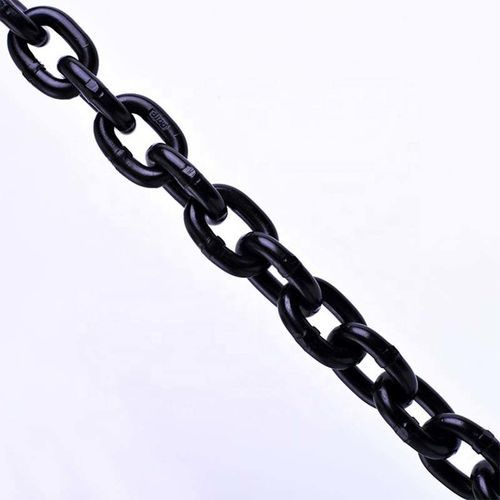

Stahl-Hubkette Grade 100

Legierunghoch widerstandsfähiger Stahlfür harte Einsatzbedingungen

Übersicht
Die Hebekette Grade 100 besteht aus legiertem Stahl hoher Qualität. Die Grade 100 Kette wird während des gesamten Herstellungsprozesses geprüft. Alle unsere Grade 100 Ketten werden einem Proof Test bei dem Doppelten der zulässigen Arbeitslast unterzogen. Die Mindestbruchkraft beträgt das Vierfache der zulässigen Arbeitslast. Unsere Grade 100 Ketten erfüllen oder übertreffen alle geltenden OSHA-, staatlichen, NACM- und ASTM-Spezifikationen. Zertifikate sind kostenfrei erhältlich.

Einführung
Die Grade 100 Legierungskette wurde speziell für die anspruchsvollen Anforderungen von Überkopf-Hebeanwendungen entwickelt. Es handelt sich um eine hochfeste legierte Stahllösung. Im Vergleich zu einer gleich großen Grade 80-Kette bietet Grade 100 eine etwa 20 % höhere zulässige Arbeitslast, wodurch eine Reduzierung der Kettengröße je nach erforderlicher Arbeitslast möglich ist. Grade 100 Ketten werden auch als Grade 10, System 10 oder Spectrum 10 bezeichnet. Grade 100 ist für das Überkopfheben zugelassen.

Parameter

• Kettenklasse: NACM (National Association of Chain Manufacturers) und ASTM klassifizieren Ketten in verschiedenen Graden. Je höher der Grad, desto höher die zulässige Arbeitslast bei gleicher Kettengröße.
• Working Load Limit (WLL): (Nennkapazität) ist die maximale Arbeitslast, die in Zugrichtung auf eine unbeschädigte gerade Kettenlänge angewendet werden darf.
• Proof Test: (Herstellungsprüfkraft) ist die minimale Zugkraft, die während der Herstellung bei stetig ansteigender Belastung in Zugrichtung angewendet wird. Diese Lasten sind Herstellungsintegritätsprüfungen und dürfen nicht als Kriterium für Einsatz oder Konstruktion verwendet werden.
• Mindestbruchkraft: Die Mindestkraft, bei der die Kette bei einem Test unter stetig ansteigender Zugbelastung gebrochen ist. Bruchkraftwerte sind Abnahmetests des Herstellers und dürfen nicht als Konstruktions- oder Einsatzkriterium verwendet werden.
• Überkopfheben: Der Hebevorgang, bei dem eine frei hängende Last so angehoben wird, dass ein Herabfallen der Last das Risiko von Personenschäden oder Sachschäden darstellt.

Technische Tabelle
Kettenmaß Zoll | Kettenmaß MM | Working Load Limit (lbs) | Gewicht pro Fuß (lbs) | Materialmaß Zoll | Innenlänge Zoll | Innenlänge MM | Innenbreite Zoll | Innenbreite MM
7/32″ | 6 | 3,100 | 0.54 | 0.25″ | 0.71″ | 18 | 0.38″ | 7.95
9/32″ | 7 | 4,300 | 0.73 | 0.275″ | 0.88″ | 22 | 0.41″ | 10
5/16″ | 8 | 5,700 | 1.06 | 0.330″ | 1.02″ | 26 | 0.49″ | 13
3/8″ | 10 | 8,800 | 1.52 | 0.397″ | 1.22″ | 31 | 0.57″ | 14
1/2″ | 13 | 15,000 | 2.72 | 0.52″ | 1.56″ | 40 | 0.75″ | 20
5/8″ | 16 | 22,600 | 3.72 | 0.63″ | 1.93″ | 49 | 0.92″ | 23
3/4″ | 20 | 35,300 | 5.78 | 0.787″ | 2.44″ | 62 | 1.008″ | 25
7/8″ | 22 | 42,700 | 7.32 | 0.866″ | 2.59″ | 65 | 1.161″ | 29
1″ | 26 | 59,700 | 10.21 | 1.024″ | 3.07″ | 78 | 1.378″ | 35
1 1/4″ | 32 | 90,400 | 15.45 | 1.26″ | 3.78″ | 96 | 1.69″ | 43

Standards

• Standard: Grade 100 Alloy Chain
• MOQ: 100 Meter
• Verpackung: Karton + Stahlpalette

Eigenschaften / technische Spezifikationen

• Brand: TOPONE CHAIN
• Handelsbezeichnung (Modell): Grade 100 Alloy Chain
• Material: Hochfestes legiertes Stahl
• Proof tested: 100% proof tested; Prüfpegel = 2× WLL (Herstellungsprüfung)
• Mindestbruchkraft: mindestens 4× WLL
• Normen / Zertifizierungen: Entspricht oder übertrifft OSHA-, NACM- und ASTM-Spezifikationen
• Anwendung: Entwickelt und zugelassen für Überkopfheben
• Leistungs­vorteil: ≈20% höhere WLL gegenüber einer gleichwertigen Grade 80 Kette
• Auch bekannt als: Grade 10, System 10, Spectrum 10
• Typische Größen & WLL: siehe technische Tabelle oben für detaillierte Kettengrößen, WLL und Gewichte
• MOQ und Verpackung: Mindestbestellung 100 Meter; verpackt in Karton + Stahlpalette
