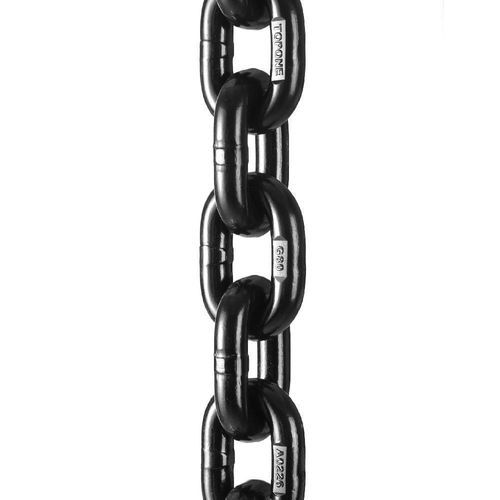

Stahl-Hubkette Grade 80

galvanisiertem StahlLegierunghoch widerstandsfähiger Stahl

Einführung
Die Grade 80 Alloy Chain (G80) ist für anspruchsvolle Anwendungen im Bereich Hub- und Anschlagarbeiten konstruiert. Aus hochfestem legiertem Stahl gefertigt, entspricht sie NACM-/ASTM-Klassifikationen und wird für Ladungssicherung, Abschleppen und Hubanwendungen eingesetzt, sofern sie für diese Verwendung zertifiziert ist. Binderketten mit Clevis-Haken für Flachbettauflieger sind ohne spezielle Zertifizierung nicht für Hubanwendungen empfohlen.

Anwendungen

• Industrielles Heben und Anschlagen
• Bauwesen und Handhabung schwerer Geräte
• Transport, Abschleppen und Ladungssicherung
• Forstwirtschaft und Materialumschlag

Allgemeine Optionen

• Durchmesserbereich: 6 mm bis 45 mm
• Oberflächenbehandlungen: natur, poliert, schwarz, Kunststoffbeschichtung, Feuerverzinkung, etc.

Produktmerkmale

• Werkstoff: hochfester legierter Stahl (Grade 80).
• Oberflächenvarianten je nach Umgebungs- und Korrosionsanforderungen.
• Sicherheitsfaktor: 4:1.
• Kennzeichnung: G80 oder kundenspezifische Kennzeichnung auf Anfrage.
• Maßgeschneiderte (nicht standardmäßige) Kettenfertigung nach Kundenvorgabe möglich.

Parameter
Kettenklasse: Klassifiziert nach NACM und ASTM; eine höhere Klasse bedeutet höheren Arbeitslastgrenzwert bei gleicher Nenngröße.
Arbeitslastgrenze (WLL): Zulässige Belastung in direkter Zugbeanspruchung für eine unbeschädigte gerade Kettenlänge.
Proof Test: Herstellungsprüfkraft; nicht als Konstruktions-/Betriebskriterium verwenden.
Mindestbruchkraft: Ergebnis des Herstellerabnahmeversuchs; nicht für Konstruktions-/Betriebsberechnungen verwenden.
Überkopf-Heben: Heben einer frei hängenden Last, bei der ein Herabfallen Verletzungen oder Schäden verursachen könnte — eingesetzte Ketten müssen für Überkopf-Heben zertifiziert sein.

Größentabelle
Size (MM) | +/-MM | D (MM) | +/-MM | A (MM) | +/-MM | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20

Standards & Verpackung
Standard: Grade 80 Alloy Chain / Alloy Steel Chain Grade 80.
MOQ: 100 Meter.
Verpackung: Karton + Stahlpalette.

Eigenschaften / Technische Spezifikationen

• Material: hochfester legierter Stahl (Grade 80).
• Verfügbarer Durchmesserbereich: 6 mm bis 45 mm.
• Verfügbare Oberflächenbehandlungen: natur, poliert, schwarz, Kunststoffbeschichtung, Feuerverzinkung, etc.
• Sicherheitsfaktor: 4:1.
• Kennzeichnung: G80 oder auf Kundenwunsch.
• Werte für WLL, Proof Test und Mindestbruchkraft sind in der Parametersektion und der obigen Tabelle angegeben.
• MOQ: 100 Meter; Verpackung: Karton + Stahlpalette.
