Schleppkette

StahlMolybdänLegierung

Überblick

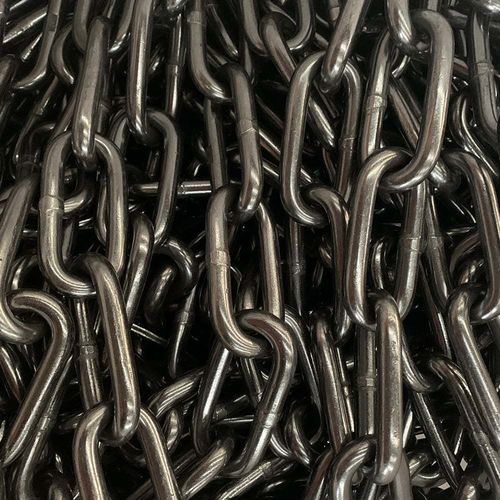

Kalibrierte und geprüfte Langglied-Rundstahlketten für die Aufhängung von Bergbau-Monorails. Hergestellt aus legiertem Stahl mit Ni, Cr und Mo; Leistung etwa 10 % über dem DIN 20637-Referenzwert.

Einleitung
Entwickelt als geprüfte Rundstahlketten für Aufhängungen in Bergbau-Monorails. Langglied-Ausführung, ausgelegt für Aufhängungs- und Förderanwendungen unter Bergbaubedingungen.

Parameter (Tabelle)
Überschriften: Kettengröße | d x p | d | p | b1 | Prüfbelastung | Bruchkraft | Einheitliche Dehnung bei Prüfbelastung (max.) | Einheitliche Dehnung bei Bruch (min.) | Durchbiegung F (min.) | Gewicht (kg/m).
Einheiten: (mm) | (mm) | (mm) | (mm) | (kN) | (kN) | (%) | (%) | (mm) | (kg/m).
16x80: d x p = 16x80; d = 16 ±0.6 mm; p = 80 ±1.5 mm; b1 = 22.4 +3/-0 mm; Prüfbelastung = 60 kN; Bruchkraft = 180 kN; Dehnung bei Prüfbelastung (max.) = 1.6 %; Dehnung bei Bruch (min.) = 2.0 %; Durchbiegung F (min.) = 21 mm; Gewicht = 4.7 kg/m.
18x90: d x p = 18x90; d = 18 ±0.9 mm; p = 90 ±1.5 mm; b1 = 25.0 +3/-0 mm; Prüfbelastung = 100 kN; Bruchkraft = 250 kN; Dehnung bei Prüfbelastung (max.) = 1.6 %; Dehnung bei Bruch (min.) = 2.0 %; Durchbiegung F (min.) = 23 mm; Gewicht = 6.0 kg/m.

Materialien und Leistung
Hergestellt aus legiertem Stahl mit Nickel (Ni), Chrom (Cr) und Molybdän (Mo). Die Ketten sind kalibriert und werksgeprüft; die typische Leistung liegt etwa 10 % über den referenzierten DIN 20637-Werten und bietet eine erhöhte Sicherheitsreserve für Aufhängungsanwendungen.

Normen
Ausgelegt zur Erfüllung der Anforderungen der DIN 20637.

Technische Daten

• Produkt: Ketten für Bergbau-Monorails (geprüfte Langglied-Rundstahlketten für Aufhängungen)
• Norm: DIN 20637
• Materialien: Legierter Stahl (Ni, Cr, Mo und weitere Legierungselemente)
• Verfügbare Kettengrößen (Beispiele): 16x80, 18x90
• 16x80 — d: 16 ±0.6 mm; p: 80 ±1.5 mm; b1: 22.4 +3/-0 mm; Prüfbelastung: 60 kN; Bruchkraft: 180 kN; Dehnung bei Prüfbelastung (max.): 1.6 %; Dehnung bei Bruch (min.): 2.0 %; Durchbiegung F (min.): 21 mm; Gewicht: 4.7 kg/m
• 18x90 — d: 18 ±0.9 mm; p: 90 ±1.5 mm; b1: 25.0 +3/-0 mm; Prüfbelastung: 100 kN; Bruchkraft: 250 kN; Dehnung bei Prüfbelastung (max.): 1.6 %; Dehnung bei Bruch (min.): 2.0 %; Durchbiegung F (min.): 23 mm; Gewicht: 6.0 kg/m
• Anwendung: Bergbau-Monorails, Aufhänge- und Fördersysteme
• Qualität: Kalibrierte und geprüfte Ketten mit verbesserter Leistung gegenüber der Referenznorm
