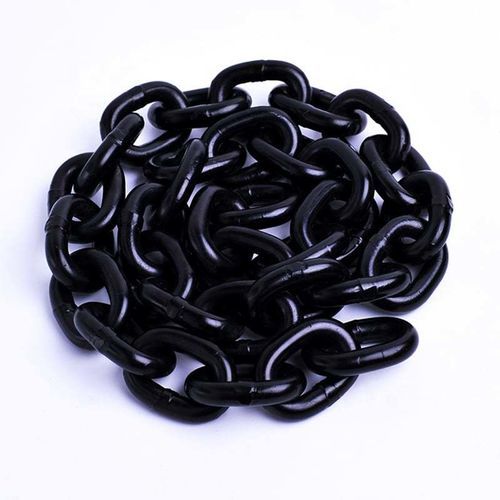

Stahllegierungs-Hubkette Grade 100

hoch widerstandsfähiger Stahlhohe Härtefür schwere Lasten

Übersicht 16 mm Grade 100 Ketten werden aus hochfestem legiertem Stahl hergestellt und während der Produktion umfassend geprüft. Jede 16 mm Grade 100 Kette ist auf das Zweifache der Arbeitslastgrenze (WLL) proof-getestet und weist eine Mindestbruchkraft von viermal der WLL auf. Das Produkt erfüllt oder übertrifft einschlägige OSHA-, NACM- und ASTM-Normen. Zertifikate sind auf Anfrage kostenlos erhältlich.

Einführung 16 mm Grade 100 Ketten wurden speziell für Überkopf-Hebevorgänge entwickelt und zugelassen. Als hochfeste Legierungskette bietet Grade 100 gegenüber einer vergleichbaren Grade 80 Kette eine etwa 20% höhere WLL, was eine Verkleinerung der Kettengröße für gegebene Lastanforderungen ermöglicht. Grade 100 Ketten werden auch als Grade 10, System 10 oder Spectrum 10 bezeichnet.

Parameter

• Chain Grade: NACM- und ASTM-Klassifikationen bestimmen die Kettengrade; höhere Grade liefern bei gleicher Kettengröße eine höhere WLL.
• Working Load Limit (WLL): Die maximale Last, die in direkter Zugbelastung an einer unbeschädigten geraden Kettenlänge angelegt werden darf.
• Proof Test: Die während der Herstellung in Zug angewandte Integritätsprüfkraft; Ketten sind auf 2x WLL proof-getestet. Proof-Test-Ergebnisse sind nicht als Kriterium für Konstruktion oder Betrieb zu verwenden.
• Mindestbruchkraft: Die minimale Zugkraft, bei der eine Prüfmusterkette beim Test bricht; typischerweise 4x WLL für diese Ketten. Bruchwerte sind Herstellerannahmetests und keine Konstruktionskriterien.
• Überkopf-Hebevorgänge: Hebevorgänge, die eine frei hängende Last so anheben, dass ein Fall zu Personen- oder Sachschäden führen könnte; Grade 100 Ketten sind für Überkopf-Hebevorgänge zugelassen.

Tabelle - Kettengrößen & Parameter
Kettengröße Zoll | Kettengröße MM | Working Load Limit (lbs) | Gewicht pro Fuß (lbs) | Materialstärke Zoll | Innenlänge Zoll | Innenlänge MM | Innenbreite Zoll | Innenbreite MM
7/32" | 6 | 3,100 | 0.54 | 0.25" | 0.71" | 18 | 0.38" | 7.95
9/32" | 7 | 4,300 | 0.73 | 0.275" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 5,700 | 1.06 | 0.330" | 1.02" | 26 | 0.49" | 13
3/8" | 10 | 8,800 | 1.52 | 0.397" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 15,000 | 2.72 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 22,600 | 3.72 | 0.63" | 1.93" | 49 | 0.92" | 23
3/4" | 20 | 35,300 | 5.78 | 0.787" | 2.44" | 62 | 1.008" | 25
7/8" | 22 | 42,700 | 7.32 | 0.866" | 2.59" | 65 | 1.161" | 29
1" | 26 | 59,700 | 10.21 | 1.024" | 3.07" | 78 | 1.378" | 35
1 1/4" | 32 | 90,400 | 15.45 | 1.26" | 3.78" | 96 | 1.69" | 43

Standards

• Standard: 16 mm Grade 100 Chains
• MOQ: 100 Meter
• Verpackung: Karton + Stahlpalette

Technische Spezifikationen

• Brand: TOPONE Chain
• Serie / Bezeichnung: Grade 100 Chain
• Material: Hochfester legierter Stahl
• Konstruktion / Anwendung: Speziell entworfen und zugelassen für Überkopf-Hebeanwendungen
• Proof Test: Proof-getestet auf das Zweifache der WLL; 100% proof-getestet in der Fertigung
• Mindestbruchkraft: Mindestbruchkraft viermal die WLL
• Leistung vs Grade 80: Ungefähr 20% höhere WLL gegenüber einer vergleichbaren Grade 80 Kette
• Alternativbezeichnungen: Grade 10, System 10, Spectrum 10
• Beispiel (16 mm / 5/8"): Kettengröße 16 mm; WLL 22,600 lbs; Gewicht pro Fuß 3.72 lbs; Materialstärke 0.63"; Innenlänge 1.93" (49 mm); Innenbreite 0.92" (23 mm)
• Zertifizierungen: Entspricht oder übertrifft OSHA-, NACM- und ASTM-Anforderungen; Zertifikate auf Anfrage
• MOQ: 100 Meter
• Verpackung: Karton + Stahlpalette
