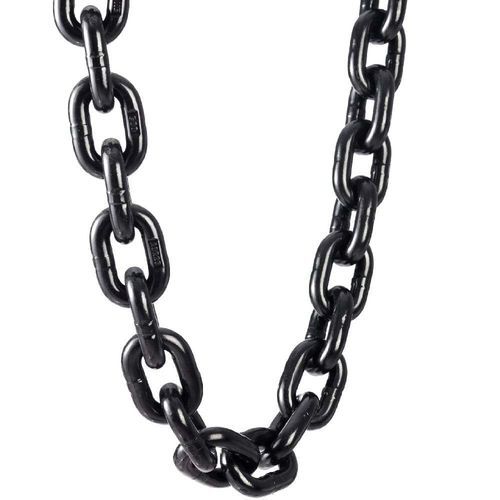

Stahl-Hubkette Grade 80

Legierungfür harte Einsatzbedingungenkorrosionsbeständig

Produktübersicht
Die Grade‑80 Hebekette (Lastkette) wird aus legiertem Stahl auf modernen Produktionslinien gefertigt und bietet hohe Zugfestigkeit für industrielle Hebeanforderungen. Die G80‑Kette wird nach ISO3077, EN818 und AS2321 hergestellt und erfüllt einen Sicherheitsfaktor von 4:1 sowie einen Prüfbelastungsfaktor von 2,5×. Verfügbare Oberflächen: naturfarben, schwarzoxidiert, elektroverzinkt, feuerverzinkt, pulverbeschichtet und lackiert für feuchte, saure oder alkalische Umgebungen.

Anwendungen

• Kettenzüge, Hebelzüge und Elektrokettenzüge
• Kräne, Winden, Hebegurte und industrielle Hebeprozesse
• Präzisionskalibrierte Lastketten und hochbelastbare Hebeketten

Hauptmerkmale / Details

• Material: legierter Stahl (z. B. 20Mn2, 20Mnv und ähnliche Legierungen)
• Verfügbare Güteklassen: Grade 80 (G80), Grade 70 (G70), Grade 60 (G60)
• Sicherheit: Sicherheitsfaktor 4:1; Prüfbelastungsfaktor 2,5×
• Oberflächenbehandlungen: natur/selbstfarbig, schwarzoxidiert, Sandstrahlen, elektro‑verzinkt, pulverbeschichtet, feuerverzinkt, lackiert
• Typische Einsatzzwecke: Lastkette, Hebekette, geschweißte Zurrkette, Förderkette

G80 Ketten‑Spezifikationen (I)
Größe (mm) | Breite (b1 Min.) | Breite (b2 Max.) | Gewicht (Kg/M) | Arbeitslastgrenze (Ton) | Prüfbelastung (kN) | Mindestbruchlast (kN)
6 x 18 | 7.5 | 21 | 0.79 | 1.1 | 27 | 45.2
7 x 21 | 9 | 24.5 | 1.07 | 1.5 | 37 | 61.6
8 x 24 | 10 | 28 | 1.38 | 2 | 48 | 80.4
10 x 30 | 12.5 | 35 | 2.2 | 3.2 | 76 | 125
11 x 43 | 12.6 | 36.5 | 2.33 | 3.8 | 92 | 154
12 x 36 | 15 | 42 | 3.1 | 4.6 | 109 | 181
12.5 x 38 | 15.5 | 42.2 | 3.3 | 4.9 | 117 | 196
13 x 39 | 16.3 | 46 | 3.8 | 5 | 128 | 214
14 x 42 | 18 | 49 | 4.13 | 6.3 | 150 | 250
14 x 50 | 17 | 48 | 4 | 6.3 | 150 | 250
15 x 46 | 20 | 52 | 5.17 | 7 | 168 | 280
16 x 48 | 20 | 56 | 5.63 | 8 | 192 | 320
16 x 49 | 24.5 | 59.5 | 5.71 | 8 | 192 | 320
16 x 64 | 23.9 | 58.9 | 5.11 | 8 | 192 | 320
18 x 54 | 23 | 63 | 6.85 | 10 | 246 | 410
18 x 64 | 21 | 60 | 6.6 | 10 | 246 | 410
19 x 57 | 23.7 | 63.2 | 7.7 | 11.3 | 270 | 450
20 x 60 | 25 | 70 | 8.6 | 12.5 | 300 | 500
22 x 65 | 28 | 74.2 | 10.7 | 15.3 | 366 | 610
22 x 66 | 28 | 77 | 10.2 | 15.3 | 366 | 610
22 x 86 | 26 | 74 | 9.5 | 15.3 | 366 | 610
24 x 72 | 32 | 82 | 12.78 | 18 | 432 | 720
24 x 86 | 28 | 79 | 11.6 | 18 | 432 | 720
26 x 78 | 35 | 91 | 14.87 | 21.3 | 510 | 850
26 x 92 | 30 | 86 | 13.7 | 21.3 | 510 | 850
30 x 90 | 38 | 105 | 19.6 | 28.3 | 678 | 1130
30 x 108 | 34 | 98 | 18 | 28.3 | 678 | 1130
32 x 96 | 40 | 106 | 22.29 | 32.2 | 772 | 1286
34 x 126 | 38 | 109 | 22.7 | 36.3 | 870 | 1450
34 x 102 | 46.5 | 121.5 | 25.5 | 36.3 | 870 | 1450
36 x 108 | 49.5 | 128.5 | 31 | 40.7 | 978 | 1630
38 x 137 | 42 | 121 | 29 | 45.3 | 1086 | 1810
38 x 114 | 52 | 136 | 32 | 45.3 | 1086 | 1810
42 x 126 | 55.5 | 144.5 | 38.6 | 55.4 | 1332 | 2200

G80 Ketten‑Spezifikationen (II)
Nennmaß Durchmesser (d) | Schweißdurchmesser Toleranz | ds max. | t | t max. | t min. | b1 min. | b2 max. | Kg/m | Arbeitslast (Kg) | Prüflast (kN) | Bruchlast (kN) | Minimale Biegeauslenkung
4 | ±0.16 | 4.4 | 12 | 12.4 | 11.6 | 5.2 | 14.8 | 0.35 | 500 | 12.6 | 20.1 | 3.2
5 | ±0.2 | 5.5 | 15 | 15.5 | 14.6 | 6.5 | 18.5 | 0.5 | 800 | 19.6 | 31.4 | 4
6 | ±0.24 | 6.6 | 18 | 18.5 | 17.5 | 7.8 | 22.2 | 0.8 | 1120 | 28.3 | 45.2 | 4.8
7 | ±0.28 | 7.7 | 21 | 21.6 | 20.4 | 9.1 | 25.9 | 1.1 | 1500 | 38.5 | 61.6 | 5.6
8 | ±0.32 | 8.8 | 24 | 24.7 | 23.3 | 10.4 | 29.6 | 1.4 | 2000 | 50.3 | 80.4 | 6.4
10 | ±0.4 | 11 | 30 | 30.9 | 29.1 | 13 | 37 | 2.2 | 3150 | 78.5 | 126 | 8
13 | ±0.52 | 14.3 | 39 | 40.2 | 37.8 | 16.9 | 48.1 | 3.8 | 5300 | 133 | 212 | 10
16 | ±0.64 | 17.6 | 48 | 49.4 | 46.6 | 20.8 | 59.2 | 5.7 | 8000 | 201 | 322 | 13
18 | ±0.9 | 19.8 | 54 | 55.6 | 52.4 | 23.4 | 66.6 | 7.3 | 10000 | 254 | 407 | 14
19 | ±1 | 20.9 | 57 | 58.7 | 55.3 | 24.7 | 70.3 | 8.1 | 11200 | 284 | 454 | 15
20 | ±1 | 22 | 60 | 61.8 | 58.2 | 26 | 74 | 9 | 12500 | 314 | 503 | 16
22 | ±1.1 | 24.2 | 66 | 68 | 64 | 28.6 | 81.4 | 10.9 | 15000 | 380 | 608 | 18
23 | ±1.2 | 25.3 | 69 | 71.1 | 66.9 | 29.9 | 85.1 | 12 | 16000 | 415 | 665 | 18
25 | ±1.3 | 27.5 | 75 | 77.3 | 72.8 | 32.5 | 92.5 | 14.1 | 20000 | 491 | 785 | 20
26 | ±1.3 | 28.6 | 78 | 80.3 | 75.7 | 33.8 | 96.2 | 15.2 | 21200 | 531 | 849 | 21

Normen & Verpackung

• Standard: Grade 80 Alloy Chain EN818-1 und EN818-2
• MOQ: 100 Meter
• Verpackung: Karton + Stahlpalette

Eigenschaften / Technische Daten

• Produktname: Grade 80 Hebekette
• Material: legierter Stahl (z. B. 20Mn2, 20Mnv)
• Verfügbare Güteklassen: G80, G70, G60
• Sicherheitsfaktor: 4:1; geprüfter Belastungsfaktor 2,5×
• Oberflächen: natur, schwarz, Sandstrahlen, elektroverzinkt, pulverbeschichtet, feuerverzinkt, lackiert
• Normen: ISO3077, EN818, AS2321, EN818-1, EN818-2
• Typische Anwendungen: Hebeaufgaben, Ketten für Kettenzüge, Kran‑ und Industrieeinsatz
• MOQ und Verpackung: mind. 100 Meter; Versand in Karton und auf Stahlpalette
