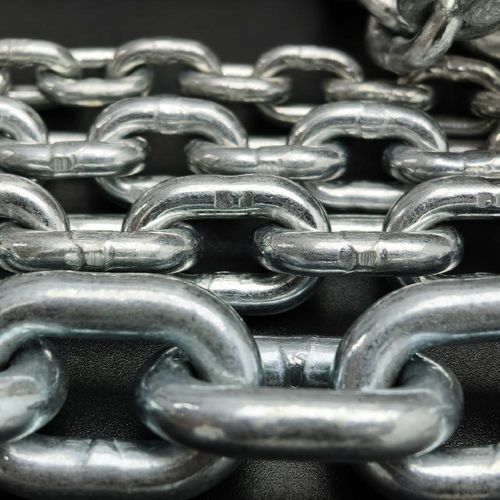

Stahl-Hubkette EN 818-1

aus gehärtetem StahlLegierungkorrosionsbeständig

Übersicht
Die EN818-7 Lastkette für Elektrokettenzüge ist eine Fein-Toleranz-Kette für angetriebene Hebesysteme. Geliefert in Güteklasse T mit drei Varianten (T, DAT, DT) wird sie aus vergütetem legiertem Stahl mit kontrollierten Cr-, Ni- und Mo-Gehalten gefertigt, um Bruchfestigkeit, Ermüdungsfestigkeit und Verschleißverhalten sicherzustellen.

Hauptmerkmale
Material
Hergestellt aus desoxidiertem, vergütetem legiertem Stahl. Typische chemische Grenzwerte: Cr ≥ 0,4 %, Ni je nach Typ, Mo ≥ 0,15 %, Al ≈ 0,025 %. Schwefel und Phosphor ≤ 0,020 % in der Schmelzanalyse.

Festigkeitsklasse und Typen
Güteklasse T mit drei Typen: Typ T (manuelle Kettenzüge), Typ DAT (Standard-Elektrokettenzüge) und Typ DT (hochgeschwindigkeits Elektrokettenzüge). Konstruktion und Wärmebehandlung gewährleisten die erforderlichen Härte- und Dehnungseigenschaften je Typ.

Oberflächenbehandlung

• Typ T: Black Oxide (Standard)
• Typ DAT/DT: elektroverzinkt (Standard)
• Optional: naturfarbig, Elektrophorese, Dacromet, Feuerverzinkung (jeweils bestätigungspflichtig; kann mechanische Eigenschaften beeinflussen)

Anwendungsbereiche

• Elektrokettenzüge für Fabriken, Lager und Baustellen
• Integrierte Hebesysteme in Fertigung und Montagelinien
• Hochpräzises / hochdynamisches Heben in Industrieanwendungen (z. B. Windkraft, Schiffbau, Luftfahrt)
• Bühnen- und Veranstaltungstechnik (Heben von Beleuchtung und Tontechnik)
• Lebensmittel- und Pharmaindustrie (Edelstahl- oder speziell beschichtete Ketten für Hygieneanforderungen)

Sicherheitsnachweis und Prüfung

• Mindest-Sicherheitsfaktor: 4:1 (Bruchkraft ≥ 4 × WLL)
• Lastprobe: jeder einzelne Glied wird mit 2,5 × WLL geprüft; nicht konforme Glieder werden verworfen
• Prüfung: kalibrierte Zugprüfmaschinen; komplette Ketten werden der Herstellungsprüfkraft ausgesetzt und auf bleibende Verformung, Risse oder Schäden inspiziert
• Unterstützung für unabhängige Drittkontrollen verfügbar für Materialzusammensetzung, mechanische Eigenschaften und Maßtoleranzen

Technische Parameter (Zusammenfassung)
Nennmaße: 4 mm bis 22 mm. Kettenteilung: typ. ≈ 3 × d (variiert 2,6d–3,2d). Typische Härtebereiche (Beispiel): Typ T ≈ 320–360 HV, Typ DAT ≈ 500 HV, Typ DT ≈ 550 HV (größenabhängig). WLL-Bereiche: Typ T 0,5–15 t; Typ DAT 0,4–12,5 t; Typ DT 0,25–7,5 t. Prüfbelastung pro Glied: 2,5 × WLL. Bruchkraft: ≥ 4 × WLL. Vollständige Parameterliste mit größenbezogenen Werten auf Anfrage.

Normen
Entwurf und Fertigung nach EN 818-1 und EN 818-7:2002+A1:2008 (Feintoleranz-Hoistkette, Güteklasse T Typen T/DAT/DT) sowie DIN 17115 für Stahlbedingungen.

Weitere Produktinformationen

• Nennbereich: 4 mm – 22 mm (kundenspezifische Größen möglich)
• Wärmebehandlung: Abschreckung oberhalb AC3 und/oder Oberflächenhärtung gefolgt von Anlassen vor der Prüfbelastung
• Bruchdehnung: Typ T/DAT ≥ 10 %; Typ DT ≥ 5 %
• Ermüdungsfestigkeit: Typ DAT und DT spezifiziert für ≥ 200.000 Zyklen bei definierten Spannungsbereichen
• Mindestbestellmenge: 100 m / 1 Tonne
• Verarbeitungsbeschränkungen: nachträgliche Wärmebehandlung, Verzinkung/ galvanische Beschichtung oder Einwirkung saurer Lösungen/Dämpfe nur nach Freigabe durch Hersteller
• Betriebstemperaturgrenzen: Typ T min −40 °C; Typ DAT min −20 °C; Typ DT min −10 °C; alle Typen max +200 °C (Ausserbetriebnahme bei Überschreitung)

Technische Spezifikationen

• Produkt: Lastkette für Elektrokettenzug, Feintoleranz, Güteklasse T (Typen T / DAT / DT)
• Modell / Serie: EN818-7
• Material: vergüteter legierter Stahl (Cr ≥ 0,4 %, Mo ≥ 0,15 %, Ni variabel)
• Nennmaßbereich: 4–22 mm
• Standardoberflächen: Black Oxide (T), elektroverzinkt (DAT/DT); weitere Beschichtungen optional
• Härtebeispiele: Typ T ≈ 320–360 HV; DAT ≈ 500 HV; DT ≈ 550 HV (größenabhängig)
• Sicherheitsfaktor: ≥ 4:1; Prüfbelastung: 2,5 × WLL pro Glied
• Normen: EN 818-1, EN 818-7:2002+A1:2008, DIN 17115
• Mindestbestellung: 100 m / 1 Tonne
