Schleppkette G70 Tow

StahlKohlenstoffstahlmit Haken

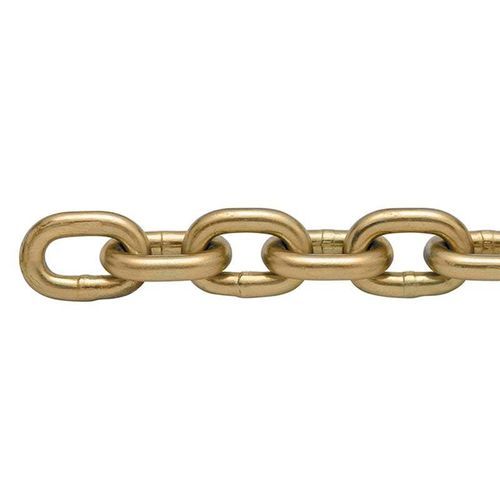

Produktübersicht G70-Abschleppkette G70-Abschleppkette, Transportkette nach US-Norm, Güteklasse 70 Gelb beschichtete Nacm-Abschleppkette G70 nach US-Norm mit Gabelkopfhaken für Lkw Spezielle Kette aus hochkohlenstoffhaltigem Stahl mit erhöhter Härtbarkeit und verbesserter Verschleißfestigkeit, was ein besseres Verhältnis von Festigkeit zu Gewicht ermöglicht. Sie wird aus wärmebehandeltem hochwertigem Kohlenstoffstahl gefertigt. Ideal für die Ladungssicherung bei Lkw sowie für den Einsatz in den Bereichen Abschleppen, Bauwesen, Forstwirtschaft und Landwirtschaft. Erfüllt die DOT-Anforderungen. Einführung

• GRÖSSE: 1/4" ~ 3/4” || Durchm. 7 mm ~ 20 mm
• WLL: 3.150 lbs ~ 24.700 lbs || 1.430 kg ~ 11.200 kg
• OBERFLÄCHE: Einfarbig; verzinkt; feuerverzinkt usw.
• MATERIAL: Hochwertiger Kohlenstoffstahl
• SICHERHEITSFAKTOR: 4-fache WLL

Parameter

• Kettengüteklasse: Die NACM (National Association of Chain Manufacturers) und die ASTM klassifizieren Ketten in verschiedene Güteklassen. Je höher die Güteklasse, desto höher ist die zulässige Tragfähigkeit bei gleicher Kettengröße.
• Zulässige Tragfähigkeit (WLL): (Nennkapazität) Ist die maximale Arbeitslast, die bei direkter Zugbeanspruchung auf ein unbeschädigtes, gerades Kettenstück ausgeübt werden darf.
• Prüfkraft: (Herstellungsprüfkraft) Ist die Mindestzugkraft, die während der Herstellung unter einer stetig ansteigenden Kraft in direkter Zugbelastung auf eine Kette ausgeübt wurde. Diese Belastungen dienen der Prüfung der Fertigungsintegrität und dürfen nicht als Kriterien für den Einsatz oder für Konstruktionszwecke herangezogen werden.
• Mindestbruchkraft: Die Mindestkraft, bei der die Kette während der Herstellung in Prüfungen gebrochen ist, als eine stetig ansteigende Kraft in direkter Zugrichtung aufgebracht wurde. Bruchkraftwerte stellen keine Garantie dafür dar, dass alle Kettenglieder diesen Belastungen standhalten. Diese Prüfung ist eine Abnahmeprüfung des Herstellers und DARF NICHT als Kriterium für den Einsatz oder für Konstruktionszwecke herangezogen werden.
• Hebevorgang über Kopf: Der Vorgang des Hebens, bei dem eine frei hängende Last in eine solche Position gebracht wird, dass ein Herabfallen der Last die Gefahr von Personenschäden oder Sachschäden mit sich bringen würde.

Tabelle mit Abmessungen und mechanischen Daten Überschrift: Größe (mm) | D +/- (mm) | Innenlänge A (mm) | A +/- (mm) | Außenbreite B (mm) | B +/- (mm) | Tragfähigkeit (kg) | Prüfkraft (N) | Bruchlast (N) | Gewicht pro m (kg) 3 | 0,5 | 26 | 1,2 | 12 | 0,6 | 55 | 1050 | 3200 | 0,15 4 | 0,5 | 32 | 1,5 | 16 | 0,8 | 100 | 2000 | 6000 | 0,27 5 | 0,5 | 35 | 1,8 | 20 | 1,0 | 160 | 3150 | 10000 | 0,43 6 | 0,5 | 42 | 2,0 | 24 | 1,2 | 224 | 4500 | 14000 | 0,63 7 | 0,5 | 49 | 2,5 | 28 | 1,4 | 300 | 6000 | 18000 | 0,86 8 | 0,5 | 52 | 2,5 | 32 | 1,6 | 400 | 8000 | 25000 | 1,10 9 | 0,5 | 59 | 3,0 | 36 | 1,8 | 530 | 10.500 | 32.000 | 1,41 10 | 1 | 65 | 3,2 | 40 | 2,0 | 630 | 12.500 | 40.000 | 1,75 11 | 1 | 72 | 3,4 | 44 | 2,0 | 790 | 15.800 | 47.500 | 2,11 12 | 1 | 78 | 3,6 | 48 | 2,3 | 940 | 18.800 | 56.500 | 2,55 13 | 1 | 82 | 4,0 | 52 | 2,5 | 1.000 | 21.200 | 63.000 | 2,95 16 | 1 | 100 | 5,0 | 64 | 3,2 | 1600 | 33.000 | 100.000 | 4,45 18 | 1 | 113 | 5,2 | 70 | 3,2 | 2120 | 42300 | 127000 | 5,65 19 | 1 | 119 | 5,6 | 72 | 3,4 | 2370 | 47.300 | 142.000 | 6,25 20 | 1 | 120 | 6,0 | 75 | 3,8 | 2500 | 50.000 | 160.000 | 7,00 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8,55 25 | 140 | 6,6 | 88 | 4,2 | 4090 | 81700 | 245000 | 10,90 28 | 152 | 7 | 96 | 4,7 | 6.000 | 120.000 | 300.000 | 13,90 32 | 171 | 7,8 | 108 | 5,2 | 8.000 | 160.000 | 400.000 | 18,20 Normen & Verpackung

• Norm: G70-Abschleppkette
• Mindestbestellmenge: 100 Meter
• Verpackung: Karton + Stahlpalette

Eigenschaften / Technische Daten

• Produktname: G70-Abschleppkette
• Material: Hochwertiger Kohlenstoffstahl, wärmebehandelt
• Güteklasse: G70 (NACM-/ASTM-Klassifizierung)
• Größenbereich: 1/4" ~ 3/4" (Durchmesser 7 mm ~ 20 mm)
• Maximale Tragfähigkeit (Beispielbereich): 1.430 kg ~ 11.200 kg (3.150 lbs ~ 24.700 lbs)
• Verfügbare Oberflächenausführungen: Unlackiert, verzinkt, feuerverzinkt, gelb beschichtet (US-Ausführung)
• Sicherheitsfaktor: 4 × WLL
• Typische Anwendungsbereiche: Ladungssicherung bei LKWs, Abschleppen, Bauwesen, Forstwirtschaft, landwirtschaftliche Anwendungen
• Mindestbestellmenge: 100 Meter
• Verpackung: Karton + Stahlpalette
