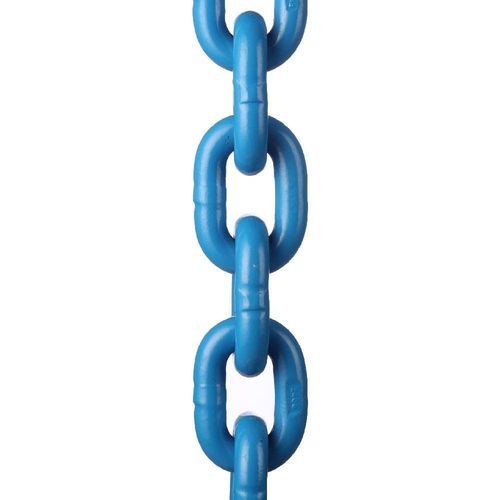

Stahl-Hubkette Grade100

Legierungkorrosionsbeständigverzinkt

Produktübersicht
Die Grade 100 (G100) Hubkette nach EN818-2 Kurzglied-Ausführung bietet etwa 25 % höhere Tragfähigkeit (W.L.L.) als Grade 80 bei gleichem Nenn-Ø. Hergestellt aus vergütetem legiertem Stahl (vergütet = gehärtet und angelassen) zur Verbesserung von Zugfestigkeit, Ermüdungswiderstand sowie Schlag- und Verschleißverhalten bei wiederholten Hebevorgängen.

Einführung
Die EN818-2 Grade 100 Hubkette wird wärmebehandelt (vergütet), um die für zyklische und dynamische Belastungen erforderlichen mechanischen Eigenschaften zu erhöhen. Im Vergleich zu Grade 80-Ketten ermöglicht sie höhere W.L.L. ohne Vergrößerung der Kettengröße, verbessert die Handhabung und reduziert das Gewicht der Anschlagmittel bei gleicher Last.

Entwickelt für den Einsatz in

• Kettenstich-Assemblies
• Kranhebesystemen
• Offshore-Hebeoperationen
• Industriellem Rigging
• Handhabung schwerer Geräte
• Bauhebeanwendungen

EN818-2 Kurzglied-Aufbau
Herstellung nach EN818-2 Kurzglied-Anforderungen: kalibrierte Teilung, kontrollierte Innenbreite und Maßhaltigkeit zur Optimierung der Lastverteilung und stabilen Einbindung in Hebe-Komponenten, wodurch abnormales Spiel während des Hebens reduziert wird.

~25 % höhere Kapazität als Grade 80
Grade 100-Ketten bieten etwa 25 % höhere W.L.L. als Grade 80 bei gleichem Nenn-Ø, wodurch höhere Hebekapazitäten ohne Vergrößerung der Komponenten möglich sind und die Effizienz von Anschlägen steigt.

Vergütete Leistung
Kontrolliertes Härten und Anlassen erhöht Zugfestigkeit, Ermüdungswiderstand und Schlagfestigkeit gegenüber unbehandelten Kohlestahlketten. Typische Einsatzbedingungen: Zug- und dynamische Stoßbelastungen, wiederholte Ermüdungszyklen und abrasiver Kontakt zwischen Gliedern.

Oberflächenbehandlung - Optionen
Verfügbare Oberflächen:

• Naturfarbe
• Poliert
• Schwarzbrüniert
• Lackiert
• Kunststoffbeschichtet
• Elektroverzinkt
• Feuerverzinkt

Feuerverzinkung verbessert den Korrosionsschutz für Offshore-, Marine- und Außenanwendungen; Elektroverzinkung liefert eine gleichmäßige Zinkschicht für gemäßigte Umgebungen; Schwarzbrünierung unterstützt Schmierstoffrückhalt in Innenanlagen.

Produktkennzeichnung und Rückverfolgbarkeit
Jede Kette ist mit Grade-Angabe, Herstellerkennzeichnung und Chargeninformation versehen, um Inspektion, Wartungsdokumentation und Qualitätsmanagement während der Nutzungsdauer zu unterstützen.

Anwendungskompatibilität
Geeignet für den Einsatz mit Grade 100-Bauteilen wie Hauptglieder, Verbindungsglieder, Verkürzungsriegel, Anschlaghaken und mehrbeinigen Kettengehängen. Alle Komponenten einer Baugruppe müssen Grade 100 entsprechen, um die W.L.L. des gesamten Anschlagmittels gemäß EN818 zu erhalten.

Sicherheitsfaktor und Prüfung
Ausgelegt mit einem Mindest-Sicherheitsfaktor von 4:1 für das Heben über Kopf. Produktionschargen durchlaufen üblicherweise Probelastungsprüfungen, Bruchtests, Schweißnahtprüfung, Härteprüfung und Maßkontrollen zur Sicherstellung der EN818-2-Konformität.

Parameter (Größe / Kapazitäten)

• 6x18 | Innen min. a 7.5 | Außen max. b 21 | W.L.L (t) 1.4 | Prüfbelastung (kN) 35.3 | Minimale Bruchlast (kN) 56.5 | Gewicht (kg/m) 0.79
• 7.1x21 | 9 | 24.5 | 2 | 49.5 | 79.1 | 1.1
• 8x24 | 10 | 28 | 2.5 | 62.8 | 101 | 1.4
• 9x27 | 11 | 30.6 | 3.2 | 79.5 | 127 | 1.8
• 10x30 | 12.5 | 35 | 4 | 98.1 | 157 | 2.2
• 11.2x34 | 14.5 | 37.5 | 4.8 | 119 | 190 | 2.7
• 12x36 | 15 | 42 | 5.8 | 141 | 226 | 3.1
• 13x39 | 16.3 | 46 | 6.8 | 166 | 265 | 3.8
• 14x42 | 18 | 49 | 7.9 | 193 | 308 | 4.4
• 16x48 | 20 | 56 | 10 | 251 | 402 | 5.7
• 18x54 | 23.7 | 63.2 | 13 | 318 | 509 | 7.3
• 20x60 | 25 | 70 | 16 | 393 | 628 | 9
• 22x66 | 28 | 77 | 19 | 475 | 760 | 10.9

Normen und Instandhaltung
Hergestellt nach EN818-2 Grade 100 Kurzglied-Norm. Prüfungen umfassen Probelastung, Bruchprüfung, Schweißnahtprüfung, Härteprüfung und Maßkontrolle. Wartungsempfehlung: regelmäßig auf Längung, Risse, Korrosion, Verformung und ungewöhnlichen Verschleiß prüfen; beschädigte Ketten sofort aus dem Hebeeinsatz nehmen.

Technische Spezifikationen

• Standard: EN818-2 (Kurzglied-Hubkette)
• Grade: Grade 100 (G100)
• Material: Vergüteter legierter Stahl
• Sicherheitsfaktor: Minimum 4:1 für Hebeanwendungen über Kopf
• Typische Kennzeichnung: Grade-Angabe, Hersteller-ID, Produktionscharge
• Verfügbare Oberflächenbehandlungen: Naturfarbe, poliert, schwarzbrüniert, lackiert, kunststoffbeschichtet, elektroverzinkt, feuerverzinkt
• Übliche Prüfungen: Probelastung, Bruchprüfung, Schweißnahtprüfung, Härteprüfung, Maßverifikation
• Anwendungen: Kettengehänge, Kranheben, Offshore-Rigging, schwere industrielle Handhabung, mehrbeinige Anschlagmittel
