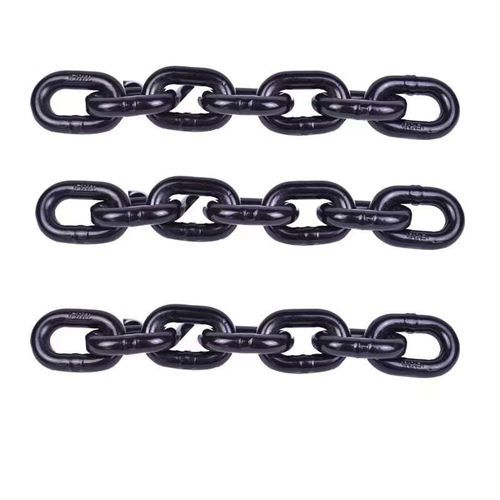

Ankerkette Grade 43

Stahlverzinktaus feuerverzinktem Stahl

Einführung
Die geschweißte Stahlkette Grade 43 auf Volltrommel ist eine mittelstarke Industriekette aus unlegiertem Baustahl mit Schutz durch Feuerverzinkung. Die Volltrommel ermöglicht die Belieferung in großen Mengen, reduziert die Handhabung und verbessert Logistikprozesse für Händler und industrielle Anwender.

Materialzusammensetzung und metallurgisches Verhalten
Hergestellt aus niedrigem Kohlenstoff-Baustahl (z. B. Q235B) mit einer Ferrit‑ und Perlitstruktur, die Duktilität und Beständigkeit gegen spröde Bruchbildung gewährleistet. Phosphor und Schwefel werden kontrolliert, um Zähigkeit und Schweißqualität zu erhalten. Keine Legierungsbestandteile (Cr, Ni, Mo) sind vorhanden, gemäß Grade‑43‑Spezifikation.

Feuerverzinkungsprozess und Korrosionsschutz
Die Kette wird in geschmolzenes Zink (~450°C) getaucht, wodurch Zink‑Eisen‑Legierungsschichten entstehen, die sowohl Barriere‑ als auch kathodischen Schutz bieten. Typische Beschichtungsdicken liegen je nach Größe zwischen 70–100 μm und bieten verlängerten Schutz in maritimen, landwirtschaftlichen und Außenbaubedingungen. Die Zinkschicht erhöht außerdem die Oberflächenhärte und verbessert den Verschleißwiderstand.

Mechanische Eigenschaften und Belastungsverhalten
Mechanische Werte entsprechen ASTM A391 und den NACM‑Anforderungen für Grade 43. Mindestbruchkraft, Prüfbelastung und Dehnung werden kontrolliert und geprüft. Übliche Sicherheitsfaktoren liegen im Bereich von 3:1 bis 4:1 für allgemeine Anwendungen. Die Dehnung zeigt sichtbare Verformung vor dem Versagen und verringert das Risiko eines plötzlichen spröden Bruchs unter dynamischer Belastung.

Volltrommel‑Verpackungssystem
Die Volltrommel lagert die Kette kompakt, reduziert Verwicklungen und Transportschäden, schützt die verzinkte Oberfläche und ist für Gabelstaplerbetrieb und automatisierte Ausbringung optimiert, um manuelle Handhabung zu minimieren.

Typische Anwendungen

• Warensicherung und Ladungssicherung im Transport
• Maritime Anker‑ und Festmachersysteme mit Korrosionsanforderungen
• Sicherung landwirtschaftlicher Maschinen und Betriebstechnik
• Allgemeine Befestigungen und temporäre Sicherungen im Bauwesen und Infrastruktur

Normen
Hergestellt und geprüft nach anerkannten Normen: ASTM A391 (Grade 43), NACM‑Spezifikationen für geschweißte Stahlketten, ISO 3077 (Abmessungen und Toleranzen), ISO 1461 (Feuerverzinkung) und ASME B30.9 (Sicherheit von Anschlagmitteln). Hinweis: Grade 43‑Ketten sind gemäß ASME B30.9 nicht für das Heben über Kopf vorgesehen.

Prüf‑ und Inspektionsverfahren
Die Qualitätskontrolle umfasst 100% Prüfbelastung in der Fertigung, stichprobenartige Bruchversuche, Messung der Beschichtungsdicke nach ISO 1461, Sichtprüfung und zerstörungsfreie Prüfungen zur Erkennung von Schweiß‑ oder Oberflächenfehlern. Inspektionszertifikate dokumentieren chemische Zusammensetzung, mechanische Eigenschaften und Beschichtungsspezifikationen.

Technische Spezifikationen
Nennmaß (in) | Teilung (mm) | Innenbreite (mm) | Drahtdurchmesser (mm) | Gewicht (kg/100m) | Arbeitslast (kg) | Prüfbelastung (kN) | Bruchkraft (kN) | Beschichtungsdicke (μm)
1/4 | 19.0 | 8.5 | 6.3 | 90 | 1180 | 23.1 | 46.2 | 70–85
5/16 | 22.0 | 10.5 | 7.9 | 140 | 1900 | 37.2 | 74.4 | 75–90
3/8 | 26.0 | 12.0 | 9.5 | 190 | 2650 | 52.0 | 104.0 | 80–95
1/2 | 32.0 | 15.0 | 12.7 | 330 | 4500 | 88.2 | 176.4 | 85–100

Dimensionsgenauigkeit und Toleranzkontrolle
Alle Maße (Teilung, Gliedgeometrie und Toleranzen) werden gemäß ISO 3077 kontrolliert, um eine gleichmäßige Lastverteilung und Vermeidung lokaler Spannungskonzentrationen sicherzustellen.

Lastberechnung und Sicherheitsfaktoren
Arbeitslasten werden aus der minimalen Bruchkraft geteilt durch branchenübliche Sicherheitsfaktoren gemäß ASTM/NACM abgeleitet. Prüf‑ und Bruchversuche bestätigen die Herstellungsintegrität für Sicherheitsberechnungen.

Zertifizierung und Qualitätssicherung
Das Produkt wird mit Inspektionszertifikaten geliefert, die vollständige Rückverfolgbarkeit vom Rohmaterial bis zum Fertigprodukt nachweisen, einschließlich chemischer Analyse, mechanischer Prüfergebnisse und Beschichtungsmessungen.
