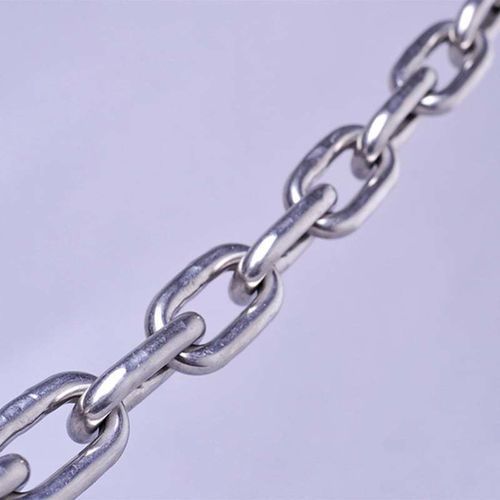

Kohlenstoffstahlkette ASTM Grade 30

kurzgliedrigelanggliedrigeverzinkt

Produktübersicht
Die ASTM Grade 30 Kette ist eine nach amerikanischem Standard Grade 30 (G30) gefertigte Metallkette von TOPONE CHAIN. Erhältlich in Langglied- (nach NACM) und Kurzglied-Ausführung (nach ASTM 80) bietet G30 eine Bandbreite an Größen und Arbeitslastgrenzen für Materialumschlag, Anschlag und allgemeine Industrieanwendungen.

Einführung
G30-Ketten werden aus hochwertigem Kohlenstoffstahl hergestellt und sind in self colored, verzinkt oder feuerverzinkt erhältlich. Langgliedige Varianten reduzieren Materialgewicht und Kosten bei gleichbleibender Nennfestigkeit; kurzgliedige Varianten bieten erhöhte Flexibilität.

Allgemeine Spezifikationen
Größenbereich: 1/8" ~ 1" (4 mm ~ 26 mm) und größere Größen laut Parameter-Tabelle
Arbeitslastgrenzen (Beispiele): 400 lbs ~ 17900 lbs (180 kg ~ 8140 kg) je nach Größe
Material: Premium Kohlenstoffstahl
Sicherheitsfaktor: 4-fache WLL
Oberflächen: Self colored, verzinkt, feuerverzinkt

Parameter
Überschrift: Größe (mm) — D (mm) — Innenlänge (A) (mm) — A Toleranz (+/- mm) — Außenbreite (B) (mm) — B Toleranz (+/- mm) — Arbeitslast (kg) — Arbeitslast (N) — Prüfbelastung (N) — Gewicht pro m (kg)
Size 3 — D 0.5 — Innenlänge (A) 26 — A tol +/-1.2 — Außenbreite (B) 12 — B tol +/-0.6 — Arbeitslast 55 kg — Arbeitslast 1050 N — Prüfbelastung 3200 N — Gewicht/m 0.15 kg
Size 4 — D 0.5 — Innenlänge (A) 32 — A tol +/-1.5 — Außenbreite (B) 16 — B tol +/-0.8 — Arbeitslast 100 kg — Arbeitslast 2000 N — Prüfbelastung 6000 N — Gewicht/m 0.27 kg
Size 5 — D 0.5 — Innenlänge (A) 35 — A tol +/-1.8 — Außenbreite (B) 20 — B tol +/-1.0 — Arbeitslast 160 kg — Arbeitslast 3150 N — Prüfbelastung 10000 N — Gewicht/m 0.43 kg
Size 6 — D 0.5 — Innenlänge (A) 42 — A tol +/-2.0 — Außenbreite (B) 24 — B tol +/-1.2 — Arbeitslast 224 kg — Arbeitslast 4500 N — Prüfbelastung 14000 N — Gewicht/m 0.63 kg
Size 7 — D 0.5 — Innenlänge (A) 49 — A tol +/-2.5 — Außenbreite (B) 28 — B tol +/-1.4 — Arbeitslast 300 kg — Arbeitslast 6000 N — Prüfbelastung 18000 N — Gewicht/m 0.86 kg
Size 8 — D 0.5 — Innenlänge (A) 52 — A tol +/-2.5 — Außenbreite (B) 32 — B tol +/-1.6 — Arbeitslast 400 kg — Arbeitslast 8000 N — Prüfbelastung 25000 N — Gewicht/m 1.1 kg
Size 9 — D 0.5 — Innenlänge (A) 59 — A tol +/-3.0 — Außenbreite (B) 36 — B tol +/-1.8 — Arbeitslast 530 kg — Arbeitslast 10500 N — Prüfbelastung 32000 N — Gewicht/m 1.41 kg
Size 10 — D 1.0 — Innenlänge (A) 65 — A tol +/-3.2 — Außenbreite (B) 40 — B tol +/-2.0 — Arbeitslast 630 kg — Arbeitslast 12500 N — Prüfbelastung 40000 N — Gewicht/m 1.75 kg
Size 11 — D 1.0 — Innenlänge (A) 72 — A tol +/-3.4 — Außenbreite (B) 44 — B tol +/-2.0 — Arbeitslast 790 kg — Arbeitslast 15800 N — Prüfbelastung 47500 N — Gewicht/m 2.11 kg
Size 12 — D 1.0 — Innenlänge (A) 78 — A tol +/-3.6 — Außenbreite (B) 48 — B tol +/-2.3 — Arbeitslast 940 kg — Arbeitslast 18800 N — Prüfbelastung 56500 N — Gewicht/m 2.55 kg
Size 13 — D 1.0 — Innenlänge (A) 82 — A tol +/-4.0 — Außenbreite (B) 52 — B tol +/-2.5 — Arbeitslast 1000 kg — Arbeitslast 21200 N — Prüfbelastung 63000 N — Gewicht/m 2.95 kg
Size 16 — D 1.0 — Innenlänge (A) 100 — A tol +/-5.0 — Außenbreite (B) 64 — B tol +/-3.2 — Arbeitslast 1600 kg — Arbeitslast 33000 N — Prüfbelastung 100000 N — Gewicht/m 4.45 kg
Size 18 — D 1.0 — Innenlänge (A) 113 — A tol +/-5.2 — Außenbreite (B) 70 — B tol +/-3.2 — Arbeitslast 2120 kg — Arbeitslast 42300 N — Prüfbelastung 127000 N — Gewicht/m 5.65 kg
Size 19 — D 1.0 — Innenlänge (A) 119 — A tol +/-5.6 — Außenbreite (B) 72 — B tol +/-3.4 — Arbeitslast 2370 kg — Arbeitslast 47300 N — Prüfbelastung 142000 N — Gewicht/m 6.25 kg
Size 20 — D 1.0 — Innenlänge (A) 120 — A tol +/-6.0 — Außenbreite (B) 75 — B tol +/-3.8 — Arbeitslast 2500 kg — Arbeitslast 50000 N — Prüfbelastung 160000 N — Gewicht/m 7.0 kg
Size 22 — D 1.0 — Innenlänge (A) 127 — A tol +/-6.0 — Außenbreite (B) 82 — B tol +/-4.0 — Arbeitslast 3170 kg — Arbeitslast 63300 N — Prüfbelastung 190000 N — Gewicht/m 8.55 kg
Size 25 — D 1.0 — Innenlänge (A) 140 — A tol +/-6.6 — Außenbreite (B) 88 — B tol +/-4.2 — Arbeitslast 4090 kg — Arbeitslast 81700 N — Prüfbelastung 245000 N — Gewicht/m 10.9 kg
Size 28 — D 1.0 — Innenlänge (A) 152 — A tol +/-7.0 — Außenbreite (B) 96 — B tol +/-4.7 — Arbeitslast 6000 kg — Arbeitslast 120000 N — Prüfbelastung 300000 N — Gewicht/m 13.9 kg
Size 32 — D 1.0 — Innenlänge (A) 171 — A tol +/-7.8 — Außenbreite (B) 108 — B tol +/-5.2 — Arbeitslast 8000 kg — Arbeitslast 160000 N — Prüfbelastung 400000 N — Gewicht/m 18.2 kg

Standards & Verpackung
Standard: ASTM Grade 30 Chain
MOQ: 100 Meter
Verpackung: Karton + Stahlpalette, geeignet für Massentransport und Lagerung

Technische Merkmale

• Produktname: ASTM Grade 30 Chain
• Brand: TOPONE CHAIN
• Material: Premium Kohlenstoffstahl
• Größenbereich: 1/8" ~ 1" (4 mm ~ 26 mm) und größere Größen laut Parametertabelle
• Arbeitslastgrenzen: Siehe Größenwerte in der Parametersektion
• Verfügbare Oberflächen: Self colored, verzinkt, feuerverzinkt
• Sicherheitsfaktor: 4-fache WLL
• Gliederstile: Langglied (NACM) und Kurzglied (ASTM 80)
• MOQ: 100 Meter
• Verpackung: Karton + Stahlpalette
