Anschlagkette Grade 100 QOF

mit 4 PunktenStahl

Produkt

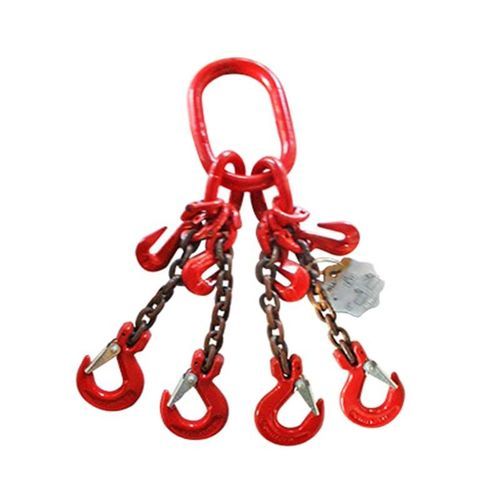

Grade 100 QOF Kettengehänge - viersträngige Ausführung mit einem vierfach oblongen Hauptglied oben und vier Guss-Haken unten

Übersicht
Grade 100 QOF Kettengehänge in Vierstrang-Ausführung. Obere Verbindung: vierfach oblonges Hauptglied. Untere Verbindungen: je ein Guss-Haken pro Strang. Jede Schlinge wird mit individueller Seriennummer, angegebener Kettengröße & -klasse, exakter Schlingenlänge und ausgewiesenem Arbeitslastgrenzwert geliefert, um Rückverfolgbarkeit und sicheren Einsatz zu gewährleisten.

Abkürzungen / Komponenten

• S = Schlingentrang (Sling Leg)
• T = Dreifach-Strang
• S (als Symbol) = Schlingenhaken (mit Sicherung)
• SL = Selbstsichernder (Sicherheits-)Haken
• F = Guss-Haken
• D = Doppel-Strang
• Q = Vierfach-Strang
• G = Greifhaken
• O = Oblonges Hauptglied

Zertifizierung & Rückverfolgbarkeit
Das Kettengehänge wird mit schriftlicher Zertifizierung geliefert. Die Seriennummer am Typenschild stimmt mit dem Zertifikat und der Auftragsnummer überein, um vollständige Rückverfolgbarkeit zu gewährleisten.

Parameter
Design Factor | 1-Leg Sling | 2-Leg Sling (3 columns) | 3-Leg & 4-Leg Slings (3 columns)
Angle | 90 Degrees | 60 Degrees | 45 Degrees | 30 Degrees | 60 Degrees | 45 Degrees | 30 Degrees
Dim / Load Factor | Load Factor: 1 | Load Factor: 1.7 | Load Factor: 1.4 | Load Factor: 1 | Load Factor: 2.6 | Load Factor: 2.1 | Load Factor: 1.45
7/32" | 2,700 | 4,700 | 3,800 | 2,700 | 7,000 | 5,700 | 4,000
9/32" | 4,300 | 7,400 | 6,100 | 4,300 | 11,200 | 9,100 | 6,400
5/16" | 5,700 | 9,900 | 8,100 | 5,700 | 14,800 | 12,100 | 8,500
3/8" | 8,800 | 15,200 | 12,400 | 8,800 | 22,900 | 18,700 | 13,200
1/2" | 15,000 | 26,000 | 21,200 | 15,000 | 39,000 | 31,800 | 22,500
5/8" | 22,600 | 39,100 | 32,000 | 22,600 | 58,700 | 47,900 | 33,900
3/4" | 35,300 | 61,100 | 49,900 | 35,300 | 91,700 | 74,900 | 53,000
7/8" | 42,700 | 74,000 | 60,400 | 42,700 | 110,900 | 90,600 | 64,000
1" | 59,700 | 103,400 | 84,400 | 59,700 | 155,100 | 126,600 | 89,550
1-1/4" | 90,400 | 156,600 | 127,800 | 90,400 | 234,900 | 191,800 | 135,600

Normen
Name: Grade 100 QOF Chain Sling – Quad Leg w/ Quad Oblong Master Link on Top and Four Foundry Hooks on Bottom
MOQ: 100 Meter
Verpackung: Karton + Stahlpalette

Eigenschaften / Technische Spezifikationen

• Produkttyp: Grade 100 QOF Kettengehänge, viersträngig
• Oberes Verbindungsteil: Vierfach oblonges Hauptglied
• Untere Verbindungsteile: Vier Guss-Haken (jeweils ein Haken pro Strang)
• Schlingenkennzeichnung: Individuelle Seriennummer auf dem Schild für Rückverfolgbarkeit und Abgleich mit dem Zertifikat
• Gelieferte Dokumentation: Schriftliche Zertifizierung wird bereitgestellt
• Kettengröße & -klasse: Mehrere Größen verfügbar (siehe Parameter-Tabelle für die Arbeitslastgrenzen je Kettengröße, Strangkombination und Winkel)
• Exakte Schlingenlänge: Anpassbar / wird pro Bestellung angegeben
• Arbeitslastgrenze: In der Parameter-Tabelle je Kettengröße, Strangkombination und Winkel angegeben
• Bemessungsfaktor: 4:1
• Verpackung: Karton plus Stahlpalette
• Mindestbestellmenge: 100 Meter
