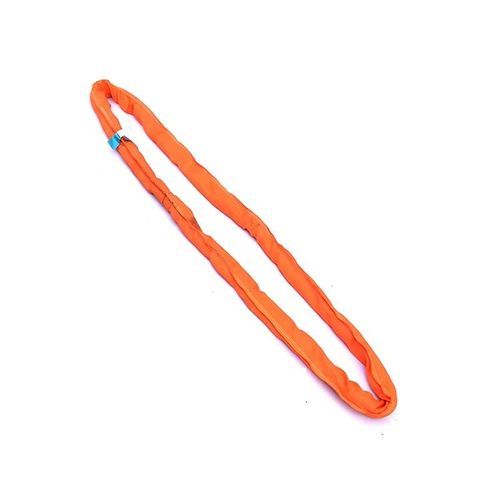

Rundschlinge PNR-100

textilEndlosPolyester

Produktübersicht
Die endlose Rundschlinge PNR-100 ist eine textile Hebeschlinge für Vertikal-, Schling- und Korbbeschläge. Die formbare, nahtlose Hülse passt sich der Last an, schützt Oberflächen und bietet hohe Tragfähigkeit. Identifikationsanhänger geben Größe, Typ und Nenntragfähigkeit zur sofortigen Rückverfolgbarkeit an.

Normen & Hauptmerkmale

• Entspricht EN 1492-2 und ASME B30.9.
• Farbcodiertes WLL-System für schnelle Tragfähigkeitskennung.
• Niedrige Dehnung < 3% bei WLL für stabile Hebevorgänge.
• Sicherheitsfaktoren: 7:1 (EN) oder 5:1 (ASME).

Einführung — Konstruktion von Rundschlingen
Die PNR-100 gewinnt ihre Tragfähigkeit aus einem Innenkern aus parallelen, unverdrillten Hochfestpolyester-Garnen. Diese Konstruktion sorgt für eine gleichmäßige Lastverteilung über alle Fasern, erhält die Flexibilität und erzielt hohe Bruchfestigkeit.

Materialkunde: Hochfestes Polyester (PES)
Hergestellt aus 100% hochfestem Polyester bietet die Schlinge chemische Stabilität (beständig gegen viele Säuren und Öle), geringe Feuchtigkeitsaufnahme zur Erhaltung der Festigkeit bei Nässe und UV-Stabilisierung, die während der Faserextrusion eingebracht wird.

Haltbarkeit durch fortschrittliche Konstruktion

• Nahtlose Schutzhülse zur Vermeidung tragender Nähte und Reduzierung von Abrieb.
• Minimale Dehnung unter Last für kontrollierte Positionierung.
• Dauerhafte Identifikationsmarke in einer schützenden Plastikhülle zur Rückverfolgbarkeit.

Parameter — WLL und Farbcodierung
Violett | 1.000 kg | 800 kg | 2.000 kg | 1.400 kg | Hülse 40–45 mm
Grün | 2.000 kg | 1.600 kg | 4.000 kg | 2.800 kg | Hülse 45–50 mm
Gelb | 3.000 kg | 2.400 kg | 6.000 kg | 4.200 kg | Hülse 55–60 mm
Grau | 4.000 kg | 3.200 kg | 8.000 kg | 5.600 kg | Hülse 65–70 mm
Rot | 5.000 kg | 4.000 kg | 10.000 kg | 7.000 kg | Hülse 75–80 mm
Braun | 6.000 kg | 4.800 kg | 12.000 kg | 8.400 kg | Hülse 85–90 mm
Blau | 8.000 kg | 6.400 kg | 16.000 kg | 11.200 kg | Hülse 95–100 mm
Orange | 10.000+ kg | 8.000+ kg | 20.000+ kg | 14.000+ kg | Hülse 110+ mm

Technische Spezifikationen
Kernmaterial | 100% hochfestes Polyester (PES)
Hülsenmaterial | Schweres gewebtes Polyester (nahtlose Schutzhülse)
Sicherheitsfaktor | 7:1 (EN 1492-2) / 5:1 (ASME B30.9)
Dehnung | < 3% bei Working Load Limit
Betriebstemperatur | -40°C bis +100°C (-40°F bis +212°F)
Chemikalienbeständigkeit | Beständig gegen Säuren, Öle und die meisten Lösungsmittel

Normen

• EN 1492-2: Textile Anschlagmittel — Rundschlingen aus Kunstfasern für allgemeine Zwecke.
• ASME B30.9: Anschlagmittel — Auswahl, Pflege und Gebrauch (Abschnitt zu synthetischen Rundschlingen).
• ISO 4878: Gewebte Flachschlingen aus Kunstfaser (mechanische Eigenschaften).
• ISO 9001: Qualitätsmanagementsystem zur Sicherstellung konsistenter Fertigung und Chargentests.

Prüfung und Qualitätskontrolle

• Destruktive Zugversuche an Proben jeder Produktionscharge.
• Überprüfung der Dehnung unter Last zur Sicherstellung der dimensionsstabilität.
• Visuelle und dimensionale Prüfung von Hülse und Kennzeichnung.

Sicherheit und Wartung

• Bei scharfkantigen Lasten Kantenschutz oder Verschleißmanschetten verwenden.
• Vor jedem Einsatz überprüfen; aus dem Betrieb nehmen, wenn Kernfäden sichtbar sind.
• An einem kühlen, trockenen, dunklen Ort lagern, um UV- und Feuchtigkeitsschäden zu begrenzen.
• Langzeitexposition gegenüber hohen Konzentrationen starker Laugen oder spezieller Lösungsmittel ohne Herstellerangaben vermeiden.

Technische Daten — Zusammenfassung

• Modell: PNR-100
• Handelsbezeichnung: PNR-100 Endless Round Sling
• Marke: TOPONE CHAIN
• Kernmaterial: 100% hochfestes Polyester (PES)
• Hülsenmaterial: Schweres gewebtes Polyester (nahtlose Schutzhülse)
• Sicherheitsfaktor: 7:1 (EN) / 5:1 (ASME)
• Dehnung: < 3% bei WLL
• Betriebstemperatur: -40°C bis +100°C (-40°F bis +212°F)
• Chemikalienbeständigkeit: Beständig gegen Säuren, Öle und die meisten Lösungsmittel
• Farbcodiertes WLL-System gemäß EN 1492-2
