Textiles Anschlagmittel

flachGurt2 Stränge

Übersicht

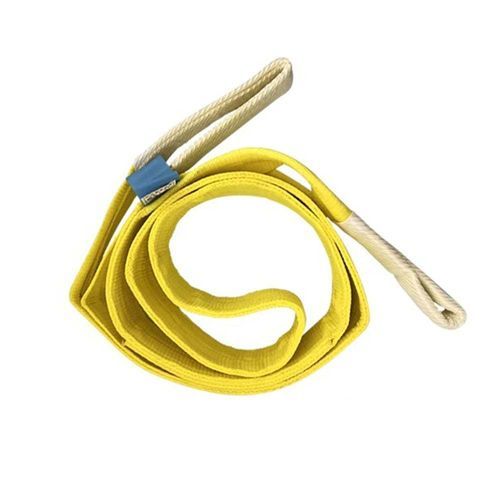

Diese flache Hebebandschlinge ist für industrielle Hebeaufgaben konzipiert. Hergestellt aus Polyester, Nylon oder Polypropylen bietet die Schlinge Flexibilität, Korrosionsbeständigkeit und ein geringes Gewicht. Verfügbar in verstellbaren Längen und mehreren Nenntragfähigkeiten (WLL). Sicherheits-/Konstruktionsfaktoren bis zu 8:1 werden je nach Konfiguration und Normen angewendet. Geeignet für Ein- und Mehrzweigkonfigurationen sowie Korb- bzw. Anschlagvarianten bei leichten oder schweren Hebevorgängen.

Parameter
Faktoren angewendet auf die Nenn-WLL (Beispielkonfigurationen): 1.0 | 0.8 | 2.0 | 1.4 | 1.0 | 1.4 | 1.12 | 1.0 | 0.8

• WLL 1T | Breite 30 mm | 1000 | 800 | 2000 | 1400 | 1000 | 1400 | 1120 | 1000 | 800
• WLL 2T | Breite 50 mm | 2000 | 1600 | 4000 | 2800 | 2000 | 2800 | 2240 | 2000 | 1600
• WLL 3T | Breite 75 mm | 3000 | 2400 | 6000 | 4200 | 3000 | 4200 | 3360 | 3000 | 2400
• WLL 4T | Breite 100 mm | 4000 | 3200 | 8000 | 5600 | 4000 | 5600 | 4480 | 4000 | 3200
• WLL 5T | Breite 125 mm | 5000 | 4000 | 10000 | 7000 | 5000 | 7000 | 5600 | 5000 | 4000
• WLL 6T | Breite 150 mm | 6000 | 4800 | 12000 | 8400 | 6000 | 8400 | 6720 | 6000 | 4800
• WLL 8T | Breite 200 mm | 8000 | 6400 | 16000 | 11200 | 8000 | 11200 | 8960 | 8000 | 6400
• WLL 10T | Breite 250 mm | 10000 | 8000 | 20000 | 14000 | 10000 | 14000 | 11200 | 10000 | 8000
• WLL 12T | Breite 300 mm | 12000 | 9600 | 24000 | 16800 | 12000 | 16800 | 13440 | 12000 | 9600

Normen

• ISO4878
• EN1492-1/2:2000
• ASME B30.9-2003
• EN12195-2:2000

Warnhinweise

• Missachtung dieser Hinweise kann zu schweren Schäden, Verletzungen oder Tod führen.
• Nur durch geschultes Personal verwenden.
• Kann versagen, wenn beschädigt, falsch verwendet oder überlastet.
• Schlinge vor jedem Einsatz auf Beschädigungen prüfen.
• Schutz der Schlinge vor scharfen Kanten der Last immer gewährleisten.
• Schlinge nicht über ihre Nenntragfähigkeit hinaus verwenden.
• Schlinge nicht verwenden, wenn das Kapazitätsschild entfernt oder unleserlich ist.
• Säuren, Laugen und Sonnenlicht vermeiden.
• Keine Knoten in der Schlinge machen, da die Festigkeit stark reduziert wird.
• Schlinge nicht verwenden bei Schnittspuren, Hitze- oder Chemikalienschäden, übermäßigem Verschleiß oder anderen Mängeln.

Technische Daten

• Produktname: Flache Hebebandschlinge
• Beispiel Farbe: Gelb
• Materialien: Polyester, Nylon, Polypropylen
• Verstellbare Längen verfügbar
• Sicherheits-/Konstruktionsfaktor: bis zu 8:1 (je nach Konfiguration)
• Verfügbare WLL und Nennbreiten: 1T (30 mm), 2T (50 mm), 3T (75 mm), 4T (100 mm), 5T (125 mm), 6T (150 mm), 8T (200 mm), 10T (250 mm), 12T (300 mm)
• Arbeitslastgrenzen angegeben für mehrere Schlingenkonfigurationen und Anschlagwinkel (siehe Parameterwerte oben)
• Normenkonformität: ISO4878; EN1492-1/2:2000; ASME B30.9-2003; EN12195-2:2000
