Flaches Anschlagmittel

Gurt2 SträngePolyester

Einführung

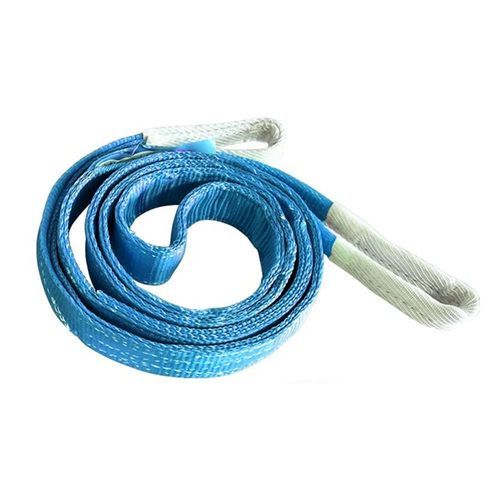

Diese Flachschlinge ist ein unverzichtbares Hebehilfsmittel. Hergestellt aus Polyester, handelt es sich um eine Duplex Auge‑Auge Flachschlinge. Die Sicherheitsfaktoren reichen von 5:1 bis 8:1. Entspricht GS und CE. Die Länge kann projektbezogen ausgewählt werden.

Parameter (Tabellenspalten erklärt)
Spalten: Größe; Breite (mm); Arbeitslastgrenze (WLL) mit 1 Schlinge (Gerade; Umgelegt; Heben 0‑7°; Heben 7‑45°; Heben 45‑60°); Arbeitslastgrenze mit 2 Schlingen (Gerade; Umgelegt; Gerade; Umgelegt).

Faktor
1 Schlinge gerade: 1.0; 1 Schlinge umgelegt: 0.8; 1 Schlinge Heben 0‑7°: 2.0; 1 Schlinge Heben 7‑45°: 1.4; 1 Schlinge Heben 45‑60°: 1.0; 2 Schlingen gerade: 1.4; 2 Schlingen umgelegt: 1.12; 2 Schlingen gerade (andere Spalte): 1.0; 2 Schlingen umgelegt (andere Spalte): 0.8.

Arbeitslastgrenzen (WLL) — Werte in kg
WLL 1T — Breite: 30 mm — 1 Schlinge: Gerade 1000; Umgelegt 800; Heben 0‑7° 2000; Heben 7‑45° 1400; Heben 45‑60° 1000; 2 Schlingen: 1400; 1120; 1000; 800.
WLL 2T — Breite: 50 mm — 1 Schlinge: Gerade 2000; Umgelegt 1600; Heben 0‑7° 4000; Heben 7‑45° 2800; Heben 45‑60° 2000; 2 Schlingen: 2800; 2240; 2000; 1600.
WLL 3T — Breite: 75 mm — 1 Schlinge: Gerade 3000; Umgelegt 2400; Heben 0‑7° 6000; Heben 7‑45° 4200; Heben 45‑60° 3000; 2 Schlingen: 4200; 3360; 3000; 2400.
WLL 4T — Breite: 100 mm — 1 Schlinge: Gerade 4000; Umgelegt 3200; Heben 0‑7° 8000; Heben 7‑45° 5600; Heben 45‑60° 4000; 2 Schlingen: 5600; 4480; 4000; 3200.
WLL 5T — Breite: 125 mm — 1 Schlinge: Gerade 5000; Umgelegt 4000; Heben 0‑7° 10000; Heben 7‑45° 7000; Heben 45‑60° 5000; 2 Schlingen: 7000; 5600; 5000; 4000.
WLL 6T — Breite: 150 mm — 1 Schlinge: Gerade 6000; Umgelegt 4800; Heben 0‑7° 12000; Heben 7‑45° 8400; Heben 45‑60° 6000; 2 Schlingen: 8400; 6720; 6000; 4800.
WLL 8T — Breite: 200 mm — 1 Schlinge: Gerade 8000; Umgelegt 6400; Heben 0‑7° 16000; Heben 7‑45° 11200; Heben 45‑60° 8000; 2 Schlingen: 11200; 8960; 8000; 6400.
WLL 10T — Breite: 250 mm — 1 Schlinge: Gerade 10000; Umgelegt 8000; Heben 0‑7° 20000; Heben 7‑45° 14000; Heben 45‑60° 10000; 2 Schlingen: 14000; 11200; 10000; 8000.
WLL 12T — Breite: 300 mm — 1 Schlinge: Gerade 12000; Umgelegt 9600; Heben 0‑7° 24000; Heben 7‑45° 16800; Heben 45‑60° 12000; 2 Schlingen: 16800; 13440; 12000; 9600.

Normen
ISO4878; EN1492‑1/2:2000; ASME B30.9‑2003; EN12195‑2:2000.

Warnung

• Die Nichtbeachtung dieser Warnung kann zu schweren Schäden an der Last sowie zu Tod oder Verletzungen führen.
• Nur von geschultem Personal verwenden.
• Kann versagen, wenn sie beschädigt, falsch verwendet oder überlastet wird.
• Schlinge vor jedem Gebrauch auf Schäden prüfen.
• Schutz der Schlingenschnur vor scharfen Kanten der Last stets sicherstellen.
• Schlinge nicht über ihre Nenn-Hubkapazität hinaus verwenden.
• Schlinge nicht verwenden, wenn das Kapazitätsetikett entfernt oder unleserlich ist.
• Säuren, Laugen und direkte Sonneneinstrahlung vermeiden.
• Keine Knoten in der Schlinge binden, da die Festigkeit stark reduziert wird.
• Schlinge nicht verwenden, wenn Anzeichen von Schnitt, Hitze‑ oder Chemikalienschäden, übermäßigem Verschleiß oder anderen Defekten vorliegen.

Eigenschaften / technische Spezifikationen

• Material: Polyestergurt.
• Typ: Duplex Auge‑Auge Flachschlinge.
• Farbe: blau.
• Sicherheitsfaktor: 5:1 bis 8:1.
• Normen: ISO4878, EN1492‑1/2:2000, ASME B30.9‑2003, EN12195‑2:2000.
• Verfügbare WLL: 1T, 2T, 3T, 4T, 5T, 6T, 8T, 10T, 12T (siehe Parameter‑Tabelle für detaillierte Werte nach Hebekonfiguration und Winkel).
• Breiten nach WLL: 30 mm (1T); 50 mm (2T); 75 mm (3T); 100 mm (4T); 125 mm (5T); 150 mm (6T); 200 mm (8T); 250 mm (10T); 300 mm (12T).
• Faktoren für verschiedene Hebekonfigurationen in der Parameter‑Tabelle angegeben.
