Textiles Anschlagmittel

flachPolyester

Übersicht

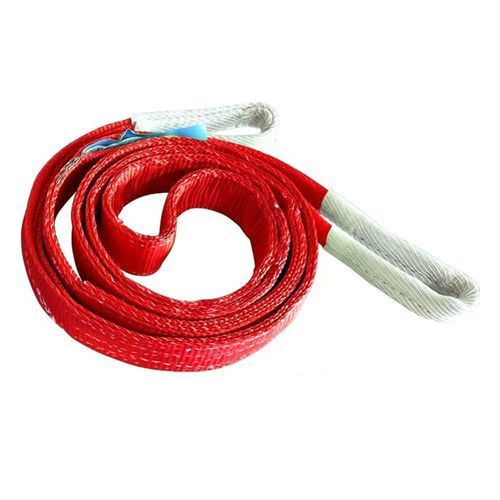

Die Flachschlinge aus Polyester ist eine Duplex Öse–Öse Hebeschlinge für allgemeine industrielle Hebevorgänge. Sie ist in mehreren Nenntragfähigkeiten (WLL) und wählbaren Längen erhältlich und wird in Rot geliefert.

Parameter (Tabellenübersicht)
Größe | Breite (mm) | WLL Einzelschlinge (kg) — Gerade / Umschlungen / Hebung in Winkeln (0–7°, 7–45°, 45–60°) | WLL Doppelschlinge (kg) — Gerade / Umschlungen / Hebung in Winkeln (45°, 45–60°). Beispiel Faktorzeile: 1.0 | 0.8 | 2.0 | 1.4 | 1.0 | 1.4 | 1.12 | 1.0 | 0.8. Beispiele: WLL 1T — 30 mm — 1000 | 800 | 2000 | 1400 | 1000 | 1400 | 1120 | 1000 | 800. WLL 2T — 50 mm — 2000 | 1600 | 4000 | 2800 | 2000 | 2800 | 2240 | 2000 | 1600. WLL 3T — 75 mm — 3000 | 2400 | 6000 | 4200 | 3000 | 4200 | 3360 | 3000 | 2400. WLL 4T — 100 mm — 4000 | 3200 | 8000 | 5600 | 4000 | 5600 | 4480 | 4000 | 3200. WLL 5T — 125 mm — 5000 | 4000 | 10000 | 7000 | 5000 | 7000 | 5600 | 5000 | 4000. WLL 6T — 150 mm — 6000 | 4800 | 12000 | 8400 | 6000 | 8400 | 6720 | 6000 | 4800. WLL 8T — 200 mm — 8000 | 6400 | 16000 | 11200 | 8000 | 11200 | 8960 | 8000 | 6400. WLL 10T — 250 mm — 10000 | 8000 | 20000 | 14000 | 10000 | 14000 | 11200 | 10000 | 8000. WLL 12T — 300 mm — 12000 | 9600 | 24000 | 16800 | 12000 | 16800 | 13440 | 12000 | 9600.

Normen
ISO4878, EN1492-1/2:2000, ASME B30.9-2003, EN12195-2:2000.

Warnhinweise

• Die Nichtbeachtung der Warnhinweise kann zu schweren Schäden, Verletzungen oder Tod führen.
• Nur von geschultem Personal verwenden.
• Kann versagen, wenn beschädigt, falsch verwendet oder überlastet.
• Schlinge vor jeder Benutzung auf Beschädigungen prüfen.
• Schutz gegen scharfe Kanten der Last verwenden.
• Nicht über der Nenntragfähigkeit verwenden.
• Nicht verwenden, wenn das Tragfähigkeitskennzeichen entfernt oder unleserlich ist.
• Längere Einwirkung von Säuren, Laugen und Sonnenlicht vermeiden.
• Keine Knoten in der Gurtbandage machen; Festigkeit wird erheblich reduziert.
• Nicht verwenden bei Schnittstellen, Hitze- oder Chemikalienschäden, übermäßigem Verschleiß oder anderen Mängeln.

Technische Merkmale / Spezifikationen

• Produkttyp: Flachschlinge aus Gurtband (Duplex Öse–Öse)
• Material: Polyester
• Farbe: Rot
• Verfügbare WLL-Varianten: 1T, 2T, 3T, 4T, 5T, 6T, 8T, 10T, 12T
• Nennbreiten (mm): 30 (1T), 50 (2T), 75 (3T), 100 (4T), 125 (5T), 150 (6T), 200 (8T), 250 (10T), 300 (12T)
• Winkel-/Lastmultiplikatoren wie in der Parameterübersicht angegeben (Beispiel: 1.0, 0.8, 2.0, 1.4, 1.0, 1.4, 1.12, 1.0, 0.8)
• Typische Hebekonfigurationen: Geradheber, Umschlingung, Hebungen zwischen 0 und 60° und Einzel- oder Doppelbandsysteme
• Hauptbeispiel auf dieser Seite: WLL 5T (125 mm Breite)
