Anschlagkette Grade 80 TOF

3 SträngeStahl

Produkt

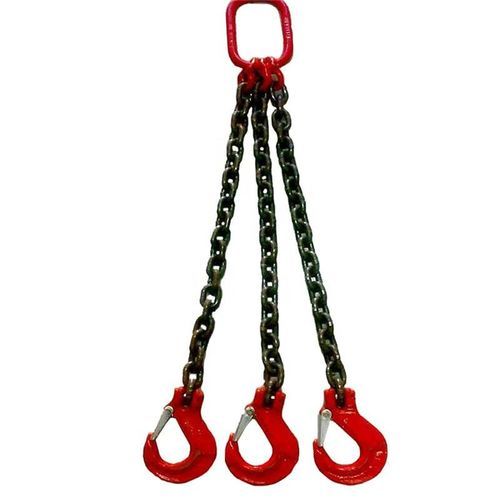

• Kettenschlinge TOF Grade 80 — Dreistrang-Schlinge, geliefert mit vierfacher oblonger Hauptöse oben und Gießhaken unten.
• Schlingentyp: Dreistrang (T). Individuelle Seriennummer am Etikett zur Rückverfolgbarkeit.
• Typisch gelieferte Artikel/Optionen: Schlingengröße & Grad, genaue Schlingenlänge, zulässige Arbeitslast (WLL).

Einführung

• S = Schlingenzweig
• T = Dreistrang
• S (in anderem Kontext) = Schlingenhaken (mit Sicherung)
• SL = Selbstsichernder (Sicherheits-)Haken
• F = Gießhaken
• D = Zweistrang
• Q = Vierstrang
• G = Grabhaken
• O = Oblong-Hauptöse

Zertifizierung & Rückverfolgbarkeit

• Die Kettenschlinge wird mit einer schriftlichen Zertifizierung geliefert.
• Die Seriennummer am Etikett stimmt mit dem Zertifikat und der Auftragsnummer überein, um vollständige Rückverfolgbarkeit sicherzustellen.

Parameter (Tragfähigkeiten nach Kettendurchmesser und Schlingenkonfiguration)
Konstruktionsfaktor: 4:1

Spaltenzuordnung: 1-Strang (90°) | 2-Strang (60°) | 2-Strang (45°) | 2-Strang (30°) | 3/4-Strang (60°) | 3/4-Strang (45°) | 3/4-Strang (30°)

Lastfaktoren: 1-Strang (90°): 1 | 2-Strang (60°): 1.7 | 2-Strang (45°): 1.4 | 2-Strang (30°): 1 | 3/4-Strang (60°): 2.6 | 3/4-Strang (45°): 2.1 | 3/4-Strang (30°): 1.45

Kettendurchmesser-Reihen:
7/32″ : 2.100 | 3.600 | 3.000 | 2.100 | 5.500 | 4.400 | 3.200
9/32″ : 3.500 | 6.100 | 4.900 | 3.500 | 9.100 | 7.400 | 5.200
5/16″ : 4.500 | 7.800 | 6.400 | 4.500 | 11.700 | 9.500 | 6.800
3/8″ : 7.100 | 12.300 | 10.000 | 7.100 | 18.400 | 15.100 | 10.600
1/2″ : 12.000 | 20.800 | 17.000 | 12.000 | 31.200 | 25.500 | 18.000
5/8″ : 18.100 | 31.300 | 25.600 | 18.100 | 47.000 | 38.400 | 27.100
3/4″ : 28.300 | 49.000 | 40.000 | 28.300 | 73.500 | 60.000 | 42.400
7/8″ : 34.200 | 59.200 | 48.400 | 34.200 | 88.900 | 72.500 | 51.300
1" : 47.700 | 82.600 | 67.400 | 47.700 | 123.900 | 101.200 | 71.500
1-1/4" : 72.300 | 125.200 | 102.200 | 72.300 | 187.800 | 153.400 | 108.500

Normen

• Name: Grade 80 TOF Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Foundry Hooks on Bottom
• MOQ: 100 Meter
• Verpackung: Karton + Stahlpalette

Technische Spezifikationen

• Produkttyp: TOF-Kettenschlinge (Dreistrang) mit vierfacher oblonger Hauptöse (oben) und Gießhaken (unten)
• Grade: Grade 80
• Schlingentyp: Dreistrang (T)
• Verfügbare Hakentypen: Gießhaken (F), Schlingenhaken (mit Sicherung), Selbstsichernder Haken (SL)
• Hauptglied: Vierfache oblonge Hauptöse (O)
• Seriennummer: Individuelle Seriennummer am Etikett zur Rückverfolgbarkeit
• Zertifizierung: Schriftliches Zertifikat wird geliefert und stimmt mit Seriennummer und Auftrag überein
• MOQ: 100 Meter
• Verpackung: Karton + Stahlpalette
• Lasttabelle: Siehe Abschnitt Parameter oben für Kapazitäten je Durchmesser und Schlingenkonfiguration
