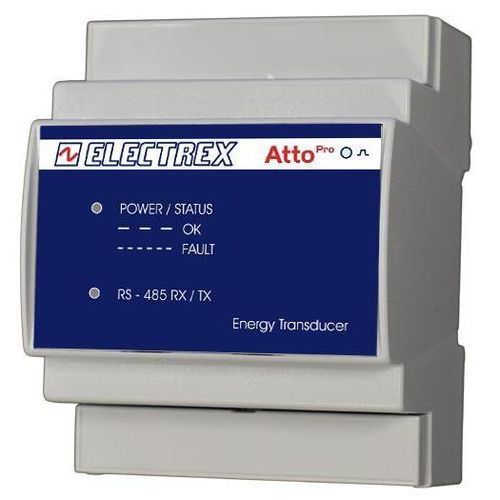

Leistungsmessgerät mit Qualitätsanalysator für Spektrum und Leistung PFA74-1H102-E00 ATTO PRO D4 5A PINCE

EnergieverbrauchPeakleistungWirkleistung

Übersicht
Energieanalysator für Oberschwingungen und Netzqualität für ein- und dreiphasige Systeme (bis zu 3 einphasige Leitungen). Genauigkeitsklasse 0,5S, geeignet für Anschluss über Stromwandler und RS485-Kommunikation.

Hauptmerkmale

• Ein-/Dreiphasen-Energieanalysator (bis zu 3 einphasige Leitungen)
• Genauigkeitsklasse 0,5S
• Anschluss über Stromwandler (CT) ../5A oder ../1A (CT nicht enthalten)
• Messung von THD und TDD an Spannung und Strom
• Messung des Neutralstroms
• Aufzeichnung von Maximal- und Minimalspannung
• Aufzeichnung von Maximalstrom und -leistung
• Messung der Wirkarbeit pro Phase

Oberschwingungen und Analyse
Führt Einzelharmonikanalysen bis zur 31. Ordnung für die drei Phasenspannungen und die drei Leitungströme in Echtzeit durch. Phasenfolgeerkennung und Konfiguration enthalten.

Alarme, Timer und Anzeigen
Vier Betriebszeitschalter und acht konfigurierbare Alarme mit Unterstützung für komplexe Logikbedingungen. LEDs für Energiekalibrierung, Status und RS485-Kommunikation sorgen für klare lokale Anzeigen.

Kommunikation und Firmware
Kommunikation über Modbus-RTU auf RS485. Firmware fernaktualisierbar; Erweiterungen über PUK-Codes für zukünftige Funktionen nach der Installation möglich.

Installation und Konformität
Hutschienenmontage, 4 Module. Anschlüsse über Schraubklemmen. Stromversorgung: 230–240 VAC. Konform mit EN 50470-1 und EN 50470-3.

Produktcode
Produktcode: PFA74-1H102-E00

Technische Daten

• Produktfamilie: ATTO PRO D4
• Genauigkeitsklasse: 0,5S
• Phasen: Ein-/Dreiphasig (bis zu 3 einphasige Leitungen)
• Stromanschluss: über Stromwandler (CT) ../5A oder ../1A (CT nicht enthalten)
• Harmonische Analyse: Einzelharmonikanalyse bis zur 31. Ordnung (Spannungen und Ströme)
• Gemessene Parameter: THD, TDD, Neutralstrom, Spannung max/min, Strom max, Leistung, Wirkarbeit pro Phase
• Phasenfolgeerkennung: enthalten
• Timer: 4
• Alarme: 8 konfigurierbare Alarme mit Unterstützung für komplexe Logik
• LEDs: Kalibrierung (Energie), Status, RS485-Kommunikation
• Kommunikationsprotokoll: Modbus-RTU über RS485
• Firmware: fernaktualisierbar; erweiterbar via PUK-Codes
• Montage: Hutschiene, 4 Module
• Anschlüsse: Schraubklemmen
• Stromversorgung: 230–240 VAC
• Normen: EN 50470-1, EN 50470-3
