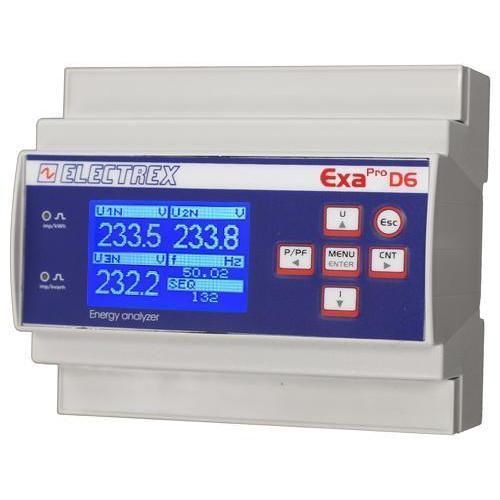

Überwachungs-Analysator PFAE6-1H102-E00 EXA PRO D6 5A CLAMP
für StromnetzNetz ACfür dreiphasige Stromnetze

Überwachungs-Analysator - PFAE6-1H102-E00 EXA PRO D6 5A CLAMP - ELECTREX - für Stromnetz / Netz AC / für dreiphasige Stromnetze
Überwachungs-Analysator - PFAE6-1H102-E00 EXA PRO D6 5A CLAMP - ELECTREX - für Stromnetz / Netz AC / für dreiphasige Stromnetze
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von ELECTREX

Eigenschaften

Anwendungsbereich
Überwachung, für Stromnetz, für dreiphasige Stromnetze, Netz AC, Industrie
Messgröße
Oberschwingung, Netzqualität, Leistung, Spannung, Energie
Konfigurierung
für DIN-Schiene
Detektortyp
FFT
Schutzniveau
für raue Umgebungsbedingungen
Weitere Eigenschaften
Echtzeit, digital, RS485, Grafik, MCA

Beschreibung

Produktübersicht
Analysator für Oberschwingungen und Energie der Baureihe EXA PRO D6, entwickelt für industrielle und anspruchsvolle Umgebungen. Bietet Echtzeit-Oberschwingungsanalyse sowie umfassende Messungen zur Energie- und Netzqualität für Dreiphasensysteme. Montage auf Hutschiene, 6 Module, Versorgung 230–240 VAC.

Hauptfunktionen und Messgrößen
  • Einzelharmonische Analyse bis zur 31. Ordnung für dreiphasige Spannungen und drei Leitungsströme in Echtzeit
  • Wirkenergie-Messung je Phase
  • Verzerrungskennwerte: THD (Total Harmonic Distortion) und TDD für Spannung und Strom
  • Nullleiterüberwachung: Messung des Neutralstroms
  • Extrema und Spitzen: max./min. Spannung, max. Strom und maximale Leistung
  • Phasenmanagement: Phasenfolgeerkennung und -konfiguration
  • Alarme und Logik: acht konfigurierbare Alarme mit Unterstützung komplexer Logikbedingungen
  • Timer: vier Betriebszeitschalter
  • Anzeige und Indikatoren: grafisches LCD und Kalibrier-LED
  • Kommunikation: Modbus-RTU über RS485; Firmware fernaktualisierbar und erweiterbar via PUK-Codes


Installation & Mechanik
  • Hutschienenmontage
  • Größe: 6 Module
  • Stromversorgung: 230–240 VAC
  • Geeignet für raue Umgebungen


Konformität
  • Normen: EN 50470-1 und EN 50470-3


Dokumentation
Produktdatenblatt und Installationsanleitung (PDF) sind beim Hersteller erhältlich.

Produktcode
PFAE6-1H102-E00

Technische Daten
  • Modellfamilie: EXA PRO D6
  • Modell: PFAE6-1H102-E00
  • Genauigkeitsklasse: 0,5S
  • TA-Anschluss: ../5A oder ../1A (TAs nicht enthalten)
  • Oberschwingungsanalyse: bis zur 31. Ordnung, Echtzeit, dreiphasige Spannungen und drei Leitungsströme
  • Gemessene Parameter: THD, TDD, Neutralstrom, max/min Spannung, max Strom, max Leistung, Wirkleistung pro Phase
  • Phasenfolgeerkennung und -konfiguration
  • Timer: vier
  • Alarme: acht konfigurierbare Alarme mit Unterstützung komplexer Logik
  • Display: grafisches LCD
  • Indikator: Kalibrier-LED
  • Kommunikationsprotokoll: Modbus-RTU (RS485)
  • Firmware: fernaktualisierbar; erweiterbar via PUK-Codes
  • Montage: Hutschiene
  • Breite: 6 Module
  • Stromversorgung: 230–240 VAC
  • Einsatzumgebung: für raue Umgebungen ausgelegt
  • Normenkonformität: EN 50470-1, EN 50470-3
