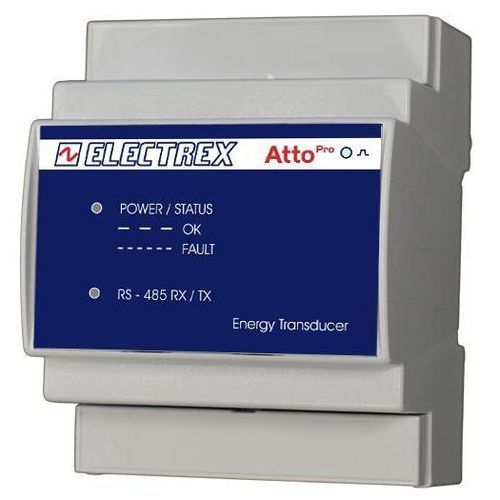

Stromnetz-Analysator PFA74-10102-E00 ATTO PRO D4 5A CLAMP

LeistungSpannungEnergie

Übersicht
Energieanalysator ein-/dreiphasig (bis zu 3 einphasige Leitungen) mit Genauigkeitsklasse 0,5S. Anschluss über Stromwandler ../5A oder ../1A (Stromwandler nicht enthalten). Hutschienenmontage, 4 Module. Anschluss über Schraubklemmen.

Messungen und Funktionen

• Misst THD und TDD an Spannung und Strom
• Misst Neutralleiterstrom
• Misst maximale und minimale Spannung
• Misst maximalen Strom und Leistung
• Misst Wirkarbeit pro Phase
• Phasenfolgeerkennung und -konfiguration

Alarme, Timer und Anzeigen

• Vier Betriebs-Timer
• Acht konfigurierbare Alarme mit Unterstützung komplexer Logikbedingungen
• Kalibrier-LED für Energie
• Status-LED
• LED für RS485-Kommunikation

Kommunikation und Firmware
Kommunikation über Modbus-RTU via RS485. Firmware fernaktualisierbar und per PUK-Codes erweiterbar für zukünftige Upgrades nach der Installation.

Mechanik und Installation
Hutschienenmontage, 4 Module. Schraubklemmen für Anschlussleitungen und Steuerverdrahtung.

Stromversorgung und Normen
Versorgung: 230–240 VAC. Entspricht den Normen EN 50470-1 und EN 50470-3.

Merkmale / Technische Daten

• Modelltyp: Ein-/Dreiphasen-Energieanalysator (bis zu 3 einphasige Leitungen)
• Genauigkeitsklasse: 0,5S
• Anschluss Stromwandler (CT): ../5A oder ../1A (CTs nicht enthalten)
• Messungen: THD, TDD (Spannung & Strom), Neutralleiterstrom, Spannungsmax/min, Strommax, Leistung, Wirkarbeit pro Phase
• Phasenfolgeerkennung und -konfiguration
• Timer: 4 Betriebs-Timer
• Alarme: 8 konfigurierbare Alarme mit Unterstützung komplexer Logik
• LEDs: Kalibrier-LED Energie, Status-LED, RS485-Kommunikations-LED
• Kommunikationsprotokoll: Modbus-RTU über RS485
• Firmware: fernaktualisierbar; erweiterbar via PUK-Codes
• Montage: Hutschiene, 4 Module
• Klemmen: Schraubklemmen
• Versorgung: 230–240 VAC
• Normen: EN 50470-1, EN 50470-3
• Produktcode: PFA74-10102-E00
