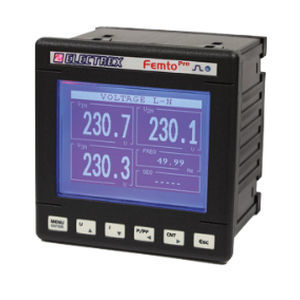

Signalanalysator PFA69-FB1Z2-EMF FEMTO PRO 96 F

Überwachungfür Stromnetzfür dreiphasige Stromnetze

Übersicht
FEMTO PRO 96 F PFA69-FB1Z2-EMF ist ein Harmonic & Power Quality Energieanalysator für Ein-/Drei-Phasen-Systeme (bis zu 3 einphasige Leitungen). Gesamte Genauigkeitsklasse 1 (FEMTO PRO F + flexible teilbare Stromwandler). Entwickelt für den Einsatz mit teilbaren flexiblen Stromwandlern der Serie FCTS (nicht enthalten); einstellbarer Strom-Nennwert bis zu 4000 A.

Messfunktionen

• Messung von THD und TDD an Spannung und Strom
• Messung des Neutralstroms
• Erfassung von Maximal- und Minimalspannung
• Erfassung von Maximalstrom und -leistung
• Wirkenergie pro Phase
• Echtzeit-Einzelharmonikanalyse bis zur 31. Ordnung für 3 Phasenspannungen und 3 Leitungsströme

Datenerfassung und -verwaltung

• Integrierter Datalogger zur Speicherung von 4 harmonischen Komponenten
• Speicherung von Gesamt- und Phasenenergiezählern
• Aufzeichnung von Durchschnitts-, Minimal- und Maximalwerten für Spannungen, Ströme, Leistungen und Frequenz
• Erkennung und Protokollierung von Spannungsereignissen (Unterbrechungen, Einbrüche, Überspannungen)

Konfiguration und Alarme

• Erkennung und Konfiguration der Phasenfolge
• Vier Betriebszeitschaltungen
• 8 konfigurierbare Alarme, auch mit komplexen Logikverknüpfungen

Schnittstellen und Integration

• Grafisches LCD-Display
• Kalibrierungs-LED
• Modbus-RTU Kommunikation über RS485
• SIO-Busanschluss zur Integration von Milli Pro I/O und Milli Pro sensor Erweiterungsmodulen (E/A und/oder Umweltsensoren)
• Firmware fernaktualisierbar

Stromversorgung und Abmessungen

• Versorgungsspannung: 230-240 Vac
• Front-/Panelmaß: 96×96 mm

Konformität
Entspricht EN 50470-1 und EN 50470-3.

Merkmale / Technische Daten

• Produktcode: PFA69-FB1Z2-EMF
• Bezeichnung: FEMTO PRO 96 F
• Typ: Harmonic & Power Quality Energieanalysator (Ein-/Drei-Phasen, bis zu 3 einphasige Leitungen)
• Gesamte Genauigkeitsklasse: Klasse 1 (FEMTO PRO F + flexible teilbare Stromwandler)
• Empfohlene Stromwandler: teilbare flexible Wandler Serie FCTS (nicht enthalten)
• Einstellbarer Strom-Nennwert: bis 4000 A
• Harmonische Analyse: bis 31. Ordnung
• Datalogger: Speicherung von 4 harmonischen Komponenten, Energiezähler, Mittel-/Min-/Max-Werte
• Netzqualitätsereignisse: Unterbrechungen, Einbrüche, Überspannungen
• Alarme: bis zu 8 konfigurierbare Alarme, 4 Betriebszeitschaltungen
• Schnittstellen: Modbus-RTU (RS485), SIO-Busanschluss für Erweiterungsmodule
• Display: Grafisches LCD
• Firmware: fernaktualisierbar
• Panelmaße: 96 × 96 mm
• Versorgung: 230-240 Vac
• Normen: EN 50470-1, EN 50470-3
