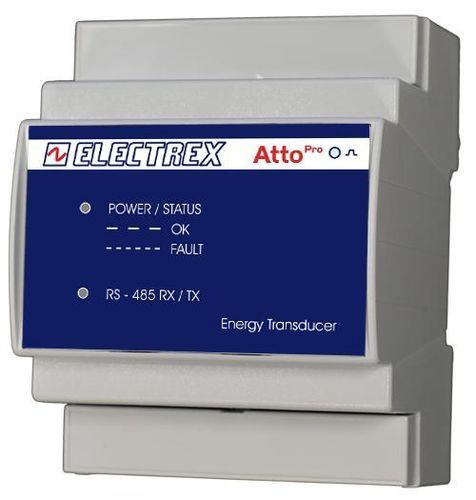

Stromnetz-Analysator PFA74-10102-E00 ATTO PRO D4 5A

für dreiphasige Stromnetzefür einphasige StromnetzeLeistung

Produktübersicht
Ein-/Dreiphasen-Energieanalysator (bis zu 3 einphasige Leitungen). Modell PFA74-10102-E00 ATTO PRO D4. Genauigkeitsklasse 0,5S. Anschluss über externe Stromwandler (5A oder 1A, Stromwandler nicht enthalten). Misst Harmonische und Störgrößen an Spannung und Strom und liefert Wirkenergie pro Phase. Versorgung: 230–240 VAC. Konformität: EN 50470-1, EN 50470-3.

Funktionen

• Messung von THD und TDD an Spannung und Strom
• Messung des Neutralleiterstroms
• Erkennung von Maximal- und Minimalspannungen
• Erkennung von Maximalstrom und Maximalleistung
• Wirkenergie-Messung pro Phase
• Phasenfolgedetektion und konfigurierbare Phaseneinstellungen
• Vier Betriebszeitschalter
• Acht konfigurierbare Alarme mit Unterstützung komplexer Logiken
• Kalibrier-LED für Energie
• Status-LED
• RS485-Kommunikations-LED
• Kommunikation via Modbus-RTU über RS485
• Firmware fernaktualisierbar und erweiterbar via PUK-Codes
• DIN-Schienenmontage, Breite 4 Module
• Installation über Schraubklemmen

Technische Daten

• Typ: Ein-/Dreiphasen-Energieanalysator (bis zu 3 einphasige Leitungen)
• Genauigkeitsklasse: 0,5S
• Stromeingang: über externe Stromwandler (5A oder 1A, nicht enthalten)
• Gemessene Parameter: THD, TDD, Spannung, Strom, Neutralleiterstrom, Wirkleistung pro Phase, Spannung max/min, Strom max, Leistung max
• Phasenfunktionen: Phasenfolgedetektion und konfigurierbare Phaseneinstellungen
• Timer & Alarme: 4 Betriebszeitschalter; 8 konfigurierbare Alarme mit Unterstützung komplexer Logiken
• LED-Anzeigen: Kalibrier-LED Energie, Status-LED, RS485-Kommunikations-LED
• Kommunikation: Modbus-RTU über RS485
• Firmware: fernaktualisierbar; Erweiterungen via PUK-Codes
• Montage: DIN-Schiene; 4 Module Breite
• Installation: Schraubklemmen
• Stromversorgung: 230–240 VAC
• Normen: EN 50470-1, EN 50470-3
