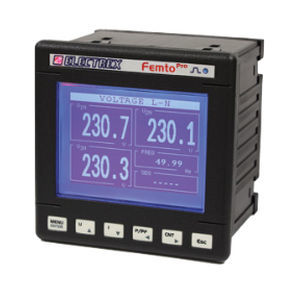

Überwachungs-Analysator PFA69-EH102-E00 FEMTO PRO 96 ECT
für Stromnetzfür dreiphasige Stromnetzefür einphasige Stromnetze

Überwachungs-Analysator - PFA69-EH102-E00 FEMTO PRO 96 ECT - ELECTREX - für Stromnetz / für dreiphasige Stromnetze / für einphasige Stromnetze
Überwachungs-Analysator - PFA69-EH102-E00 FEMTO PRO 96 ECT - ELECTREX - für Stromnetz / für dreiphasige Stromnetze / für einphasige Stromnetze
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von ELECTREX

Eigenschaften

Anwendungsbereich
Überwachung, für Stromnetz, für dreiphasige Stromnetze, für einphasige Stromnetze
Messgröße
Oberschwingung, Leistung, Spannung, Energie
Weitere Eigenschaften
Echtzeit, RS485, Grafik, MCA, DIN 96x96

Beschreibung

Produktcode
PFA69-EH102-E00

Beschreibung
Oberschwingungs- und Energieanalysator für Ein- und Dreiphasensysteme (unterstützt bis zu 3 einphasige Leitungen). Genauigkeitsklasse 0,5S. Erfordert externe Stromwandler (ECT), diese sind nicht im Lieferumfang enthalten; Beispiel-STW kompatibel: 100A (Nr. PFAE000-09).

Hauptfunktionen
  • Messung von THD und TDD an Spannung und Strom
  • Messung des Neutralstroms
  • Erfassung von Max- und Min-Spannungen
  • Messung von Maximalstrom und Maximalleistung
  • Messung der Wirkleistung/Energie pro Phase
  • Einzelharmonische Analyse bis zur 31. Ordnung für 3 Phasenspannungen und 3 Leitungsströme in Echtzeit
  • Phasenfolgedetektion und Konfigurationsmöglichkeit
  • 4 Betriebszeitprofile
  • 8 konfigurierbare Alarme mit erweiterten Logiken
  • Grafisches LCD-Display
  • Kalibrierungs-LEDs
  • Kommunikation Modbus-RTU über RS485
  • Firmware fernausbrennbar/updatable; Erweiterungen über PUK-Codes möglich

Abmessungen und Versorgung
Frontplattenausschnitt: 96 × 96 mm. Versorgung: 230-240 Vac.

Konformität
Konform mit EN 50470-1 und EN 50470-3.

Technische Merkmale / Spezifikationen
  • Typ: Oberschwingungs- und Energieanalysator (ein-/dreiphasig, unterstützt bis zu 3 einphasige Leitungen)
  • Genauigkeitsklasse: 0,5S
  • Stromeingänge: externe Stromwandler (ECT), nicht im Lieferumfang
  • Beispiel STW: 100A (Ref. PFAE000-09)
  • Gemessene Parameter: THD, TDD, Spannung, Strom, Neutralstrom, Min/Max-Spannung, Max-Strom, Max-Leistung, Wirkleistung/Energie pro Phase
  • Harmonische Analyse: Einzelharmonische bis zur 31. Ordnung für 3 Phasenspannungen und 3 Leitungsströme, in Echtzeit
  • Phasenerkennung: automatische Phasenfolgedetektion und konfigurierbarer Phasensinn
  • Betriebszeiten: 4 konfigurierbare Zeitprofile
  • Alarme: 8 konfigurierbare Alarme mit komplexen Logikoptionen
  • Bedienoberfläche: grafisches LCD und Kalibrierungs-LEDs
  • Kommunikation: Modbus-RTU über RS485
  • Firmware: fernupdatefähig; Erweiterungen via PUK-Codes
  • Frontplattenmaß: 96 × 96 mm
  • Versorgung: 230-240 Vac
  • Normen: EN 50470-1, EN 50470-3
