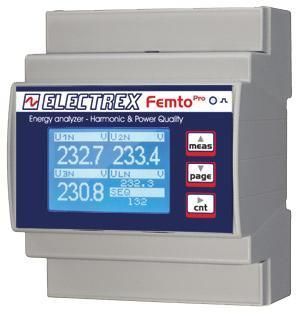

Stromnetz-Analysator PRA64-EB102-EM0 FEMTO PRO D4 ECT PLUG

Netz ACLeistungSpannung

Produktübersicht
Energieanalysator für Oberschwingungen und Netzqualität für Einphasen- und Dreiphasensysteme (bis zu 3 einphasige Leitungen). Produktcode PRA64-EB102-EM0, Handelsbezeichnung FEMTO PRO D4 ECT PLUG RS485 H PQ LOG ENERGY. Messgenauigkeitsklasse 0,5S (einschließlich externer ECT-Stromwandler, nicht im Lieferumfang; z. B. 100A PFAE000-09). Misst THD und TDD an Spannung und Strom, Neutralleiterstrom, Max/Min-Spannungen, Max-Strom und -Leistung sowie Wirkleistung pro Phase. Einzelharmonische Analyse bis zur 31. Ordnung für 3 Phasenspannungen und 3 Leitungsströme in Echtzeit. Integrierter Datalogger zur Aufzeichnung von Gesamt- und Phasenenergiezählern sowie Spannungsevents (Unterbrechungen, Einbrüche, Überspannungen). Phasenfolgeerkennung und Konfiguration. Vier Betriebszeitschalter und acht konfigurierbare Alarme mit Unterstützung komplexer Logik. Grafisches LCD-Display und Kalibrierungs-LED. Kommunikation: Modbus-RTU über RS485. Firmware fernaktualisierbar und erweiterbar via PUK-Codes. DIN-Hutschienenmontage, 4 Module. Anschlüsse über RJ45-Stecker und abnehmbare Klemmleisten. Versorgung 230–240 VAC. Entspricht EN 50470-1 und EN 50470-3.

Hauptfunktionen

• Energieanalysator Oberschwingungen & Netzqualität für Ein-/Dreiphasig (bis zu 3 einphasige Leitungen)
• Genauigkeitsklasse 0,5S (mit externen ECT)
• Einzelharmonische Analyse bis zur 31. Ordnung (Echtzeit) für 3 Phasenspannungen und 3 Leitungsströme
• Messgrößen: THD, TDD (Spannung & Strom), Neutralleiterstrom, Max/Min-Spannung, Max-Strom und -Leistung, Wirkleistung pro Phase
• Integrierter Datalogger für Energiezähler und Aufzeichnung von Spannungsevents (Unterbrechungen, Einbrüche, Überspannungen)
• 4 Zeitschalter und 8 konfigurierbare Alarme mit komplexer Logik
• Grafisches LCD-Display und Kalibrierungs-LED
• Kommunikation Modbus-RTU über RS485; Firmware fernaktualisierbar; erweiterbar via PUK-Codes

Installation und Hardware
DIN-Hutschienenmontage, Breite 4 Module. Anschlüsse über RJ45-Stecker und abnehmbare Klemmleisten. Externe ECT-Stromwandler erforderlich (nicht im Lieferumfang); Beispiel: 100A PFAE000-09. Versorgung 230–240 VAC.

Technische Daten

• Typ: Energieanalysator Oberschwingungen & Netzqualität
• Unterstützte Phasen: Einphasen- und Dreiphasensysteme (bis zu 3 einphasige Leitungen)
• Genauigkeitsklasse: 0,5S
• Stromwandler: Externe ECT (nicht enthalten); z. B. 100A PFAE000-09
• Harmonische Analyse: Einzelharmonische bis zur 31. Ordnung auf 3 Phasenspannungen und 3 Leitungsströmen (Echtzeit)
• Messungen: THD, TDD (Spannung & Strom), Neutralleiterstrom, Max/Min-Spannung, Max-Strom und -Leistung, Wirkleistung pro Phase
• Datalogger: Integriert; zeichnet Gesamt- und Phasenenergiezähler und Spannungsevents auf (Unterbrechungen, Einbrüche, Überspannungen)
• Zeitschalter & Alarme: 4 Zeitschalter; 8 konfigurierbare Alarme mit Unterstützung komplexer Logik
• Display & Anzeigen: Grafisches LCD; Kalibrierungs-LED
• Kommunikation: Modbus-RTU über RS485
• Firmware: Fernaktualisierbar; erweiterbar via PUK-Codes
• Montage: DIN-Hutschiene, 4 Module
• Anschlüsse: RJ45-Stecker und abnehmbare Klemmleisten
• Versorgung: 230–240 VAC
• Normen: EN 50470-1, EN 50470-3
