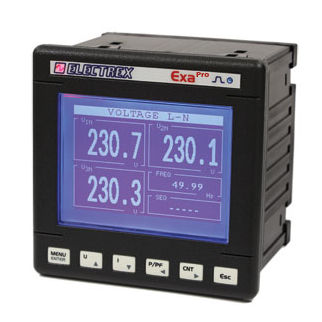

Überwachungs-Analysator PFAE9-1B102-EM0 EXA PRO 96 5A

für KraftwerkeIndustrieNetzqualität

Produktübersicht
Energie- und Netzqualitätsanalysator für Oberschwingungen, ausgelegt für anspruchsvolle Industrie- und Gewerbeumgebungen. Bietet detaillierte Oberschwingungsanalyse, phasenweise Energieerfassung und Protokollierung von Netzereignissen zur präzisen Überwachung und Einhaltung von Normen.

Hauptfunktionen

• Genauigkeitsklasse 0,5S
• Anschluss über Stromwandler ../5A oder ../1A (Stromwandler nicht enthalten)
• Messung von THD und TDD an Spannung und Strom
• Messung des Neutralstroms; Vmax/Vmin; Imax und Wirkleistung
• Aktive Energiemessung pro Phase mit Gesamt- und phasenweisen Energiezählern
• Einzelharmonische Analyse bis zur 31. Ordnung für Drehstromspannungen und die drei Leiterströme in Echtzeit
• Integrierter Datalogger für Energiezähler und Spannungsereignisse (Unterbrechungen, Spannungsabfälle, Überspannungen)
• Phasenfolgeerkennung und -konfiguration
• Vier Betriebszeitschalter und acht konfigurierbare Alarme mit Unterstützung für komplexe Logik
• Grafisches LCD-Display und Kalibrierungs-LED
• Kommunikation via Modbus-RTU über RS485
• Firmware fernaktualisierbar; erweiterbar via PUK-Codes für zukünftige Funktionen

Anwendungsbereiche
Netzqualitätsanalyse und Energiemonitoring in Industrieanlagen, Gewerbeobjekten und kritischen Einrichtungen, die detaillierte Oberschwingungsmessungen, Ereignisprotokollierung und phasenweise Energieerfassung benötigen.

Dokumentation verfügbar
Produktdatenblatt und Installationsanleitung als Download vom Hersteller (PDF-Dateien) verfügbar.

Technische Daten

• Produktcode: PFAE9-1B102-EM0
• Modellfamilie: EXA PRO 96
• Einbaumaße Frontplatte: 96 × 96 mm
• Versorgungsspannung: 230–240 VAC
• Stromwandleranschluss: ../5A oder ../1A (Wandler nicht enthalten)
• Genauigkeit: Klasse 0,5S
• Oberschwingungsanalyse: bis zur 31. Ordnung (Drehstromspannungen und Leiterströme, Echtzeit)
• Messgrößen: THD, TDD, Neutralstrom, Vmax/Vmin, Imax, Wirkleistung, Wirenergie pro Phase
• Datalogger: Gesamt- und phasenweise Energiezähler; zeichnet Spannungsereignisse auf (Unterbrechungen, Spannungsabfälle, Überspannungen)
• Alarme & Timer: 4 Betriebszeitschalter; 8 konfigurierbare Alarme; komplexe Logik unterstützt
• Display & Anzeigen: grafisches LCD-Display; Kalibrierungs-LED
• Kommunikation: Modbus-RTU über RS485
• Firmware: fernaktualisierbar; erweiterbar via PUK-Codes
• Normenkonformität: EN 50470-1, EN 50470-3
