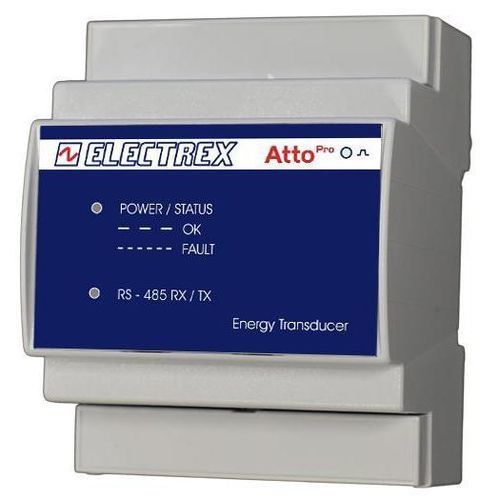

Stromnetz-Analysator PRA74-EH102-E00 ATTO PRO D4 ECT PLUG

elektrischfür dreiphasige Stromnetzefür einphasige Stromnetze

Produktübersicht
Energieanalysator für Einphasen- und Dreiphasen-Anwendungen (bis zu 3 einphasige Leitungen) mit Genauigkeitsklasse 0,5S. Entwickelt für den Betrieb mit externen ECT-Stromwandlern (nicht im Lieferumfang). Misst Spannungs- und Stromgrößen einschließlich THD und TDD, Neutralstrom, Max/Min-Spannung, Maximalstrom und -leistung sowie Wirkleistung pro Phase. Führt Echtzeit-Einzelharmonikanalysen bis zur 31. Ordnung für drei Phasenspannungen und drei Leitungsströme durch. Integriert Phasenfolgedetektion, vier Betriebszeitschalter und acht konfigurierbare Alarme mit Unterstützung komplexer Logiken. LEDs für Energiekalibrierung, Status und RS485-Kommunikation. Kommunikation über Modbus-RTU via RS485. Firmware fernaktualisierbar und erweiterbar über PUK-Codes. Hutschienenmontage, 4 Module; Schraubklemmenanschluss. Versorgung 230-240 VAC. Konform mit EN 50470-1 und EN 50470-3.

Funktionen

• Messung ein- und dreiphasig (bis zu 3 einphasige Leitungen)
• Genauigkeitsklasse 0,5S
• Unterstützung für externe ECT-Stromwandler (nicht enthalten)
• Messung von THD und TDD an Spannung und Strom
• Neutralstrommessung
• Überwachung von Max/Min-Spannung, Maximalstrom und -leistung
• Wirkenergie je Phase
• Einzelharmonikanalyse bis zur 31. Ordnung in Echtzeit
• Phasenfolgedetektion und -konfiguration
• Vier Betriebszeitschalter
• Acht konfigurierbare Alarme mit Unterstützung komplexer Logik
• LED-Anzeigen: Kalibrierung (Energie), Status, RS485-Kommunikation
• Kommunikation Modbus-RTU über RS485
• Fernaktualisierbare Firmware und Erweiterung via PUK-Codes
• Hutschienenmontage (4 Module) und Schraubklemmenanschluss
• Versorgung 230-240 VAC

Technische Daten

• Modellreihe: ATTO PRO D4
• Produktcode: PRA74-EH102-E00
• Unterstützte Konfigurationen: Einphasen und Dreiphasen (bis zu 3 einphasige Leitungen)
• Genauigkeit: Klasse 0,5S
• Stromwandler: Externe ECT erforderlich (z. B. 100 A: Kodename PFAE000-09)
• Oberwellen: Einzelharmonikanalyse bis zur 31. Ordnung für 3 Phasenspannungen und 3 Leitungsströme (Echtzeit)
• Leistungsqualitätsmessungen: THD und TDD an Spannung und Strom
• Zusatzmessungen: Neutralstrom, Max/Min-Spannung, Maximalstrom, Maximalleistung, Wirkleistung pro Phase
• Zeitschalter: 4 Betriebszeitschalter
• Alarme: 8 konfigurierbare Alarme mit komplexer Logik
• LED-Anzeigen: Kalibrierung Energie, Status, RS485-Kommunikation
• Kommunikationsprotokoll: Modbus-RTU über RS485
• Firmware: Fernaktualisierbar; erweiterbar via PUK-Codes
• Montage: Hutschiene, 4 Module
• Anschlüsse: Schraubklemmen
• Versorgung: 230-240 VAC
• Normen: EN 50470-1, EN 50470-3
