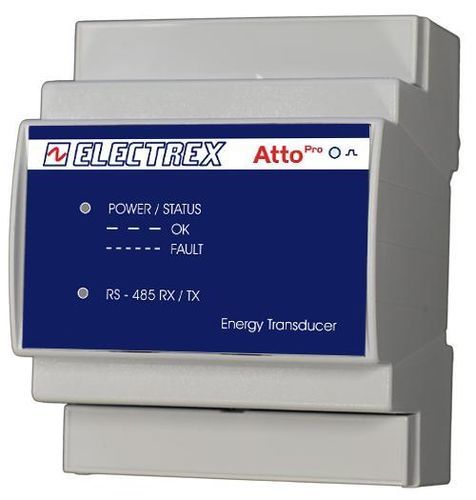

Überwachungs-Analysator PRA74-E0102-E00 ATTO PRO D4 ECT PLUG

für StromnetzNetz ACelektrisch

Produktübersicht
Ein-/Dreiphasen-Energieanalysator (bis zu 3 einphasige Leitungen). Genauigkeitsklasse 0,5S. Verwendet externe ECT-Stromwandler (nicht im Lieferumfang), z. B. 100A Modellcode PFAE000-09.

Hauptmerkmale

• Messung von THD und TDD an Spannung und Strom
• Messung des Neutralstroms
• Messung von Maximal- und Minimalspannung
• Messung von Maximalstrom und -leistung
• Messung der Wirkarbeit/aktiven Energie pro Phase
• Phasenfolge-Erkennung und -Konfiguration
• Vier Betriebszeitschalter
• Acht konfigurierbare Alarme mit Unterstützung komplexer Logikbedingungen
• Kalibrier-LED für Energie, Status-LED und RS485-Kommunikations-LED
• Kommunikation über Modbus-RTU via RS485
• Firmware fernaktualisierbar und erweiterbar über PUK-Codes
• DIN-Schienenmontage, 4 Module
• Anschluss über Schraubklemmen
• Stromversorgung: 230–240 VAC
• Erfüllt die Normen EN 50470-1 und EN 50470-3

Produktcode
Code: PRA74-E0102-E00

Dokumentation

• Datasheet Femto Pro - Atto Pro (Typ: pdf)

Technische Daten / Spezifikationen

• Produkttyp: Ein-/Dreiphasen-Energieanalysator (bis zu 3 einphasige Leitungen)
• Genauigkeitsklasse: 0,5S
• Stromwandler: externe ECT (nicht enthalten) — Beispiel 100A Modellcode PFAE000-09
• Gemessene Parameter: THD, TDD (Spannung und Strom), Neutralstrom, Vmax/Vmin, Imax, Leistung, Wirkarbeit pro Phase
• Phasenerkennung: Phasenfolge-Erkennung und -Konfiguration
• Timer: 4 Betriebszeitschalter
• Alarme: 8 konfigurierbare Alarme inklusive komplexer Logikbedingungen
• Indikatoren: Kalibrier-LED Energie, Status-LED, RS485-Kommunikations-LED
• Kommunikationsprotokoll: Modbus-RTU über RS485
• Firmware: fernaktualisierbar; erweiterbar über PUK-Codes
• Montage: DIN-Schiene, 4 Module
• Anschlüsse: Schraubklemmen
• Stromversorgung: 230–240 VAC
• Normen: EN 50470-1, EN 50470-3
