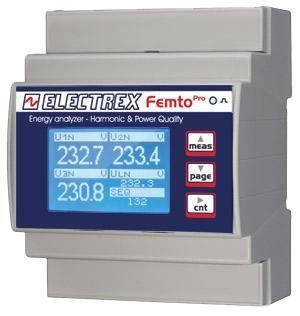

Überwachungs-Analysator PFA64-EB1Z2-EMF FEMTO PRO D4 ECT CLAMP

für Stromnetzfür dreiphasige Stromnetzefür einphasige Stromnetze

Produktübersicht
Energieanalysator Oberschwingungen & Netzqualität. Ein-/Dreiphasen-Analysator (bis zu 3 einphasige Leitungen) mit Genauigkeitsklasse 0,5S. Zur Verwendung mit externen ECT-Stromwandlern (nicht im Lieferumfang) — Beispiel: 100A, Modellcode PFAE000-09. Misst THD und TDD an Spannung und Strom, Neutralleiterstrom, Maximal- und Minimalspannung, maximalen Strom und Leistung sowie die Wirkleistung pro Phase.

Funktionen

• Einzelharmonische Analyse bis zur 31. Ordnung an den drei Phasenspannungen und drei Leitungsströmen in Echtzeit.
• Integrierter Datenlogger zur Aufzeichnung von vier Harmonischenkomponenten, Energiezählern gesamt und pro Phase sowie Mittel-, Minimal- und Maximalwerten von Spannung, Strom, Leistung und Frequenz.
• Aufzeichnung und Speicherung von Spannungsereignissen (Unterbrechungen, Spannungseinbrüche und Überspannungen) zur Netzanalyse.
• Phasenfolgeerkennung und -konfiguration.
• Vier Betriebszeitschalter und acht konfigurierbare Alarme, einschließlich Unterstützung komplexer logischer Bedingungen.
• Grafisches LCD-Display und Kalibrierungs-LED zur lokalen Überwachung und Zustandsanzeige.
• Kommunikation über Modbus-RTU RS485.
• SIO-Bus-Anschluss zur Integration von Erweiterungsmodulen Milli Pro I/O und Milli Pro Sensor (zusätzliche E/As und Umweltsensoren).
• Firmware fernaktualisierbar und durch PUK-Codes erweiterbar für zukünftige Upgrades auch nach der Installation.

Mechanik und Installation
Hutschienenmontage (DIN), 4 Module. Installation über Schraubklemmen. Versorgung: 230–240 VAC. Entspricht den Normen EN 50470-1 und EN 50470-3.

Produktcode
Code PFA64-EB1Z2-EMF

Technische Merkmale / Spezifikationen

• Produkttyp: Energieanalysator Oberschwingungen & Netzqualität
• Konfiguration: Ein-/Dreiphasig (bis zu 3 einphasige Leitungen)
• Genauigkeitsklasse: 0,5S
• Stromwandler: Externe ECT-Stromwandler (nicht enthalten) — Beispiel 100A (Modellcode PFAE000-09)
• Oberschwingungen: Einzelharmonische Analyse bis 31. Ordnung (Spannungen und Leitungsströme)
• Messungen: THD, TDD (Spannung und Strom), Neutralleiterstrom, Spannungsmax/min, Strommax, Leistung, Wirkleistung pro Phase
• Datenlogger: zeichnet vier Harmonischenkomponenten, Energiezähler (gesamt und pro Phase), Mittel-/Min-/Max-Werte von Spannung, Strom, Leistung, Frequenz auf
• Ereignisse: zeichnet Spannungsunterbrechungen, Einbrüche und Überspannungen auf
• Schutz/Erkennung: Phasenfolgeerkennung und -konfiguration
• Timer und Alarme: vier Betriebszeitschalter; acht konfigurierbare Alarme mit komplexer Logik
• Anzeige/Indikatoren: grafisches LCD-Display; Kalibrierungs-LED
• Kommunikation: Modbus-RTU über RS485; SIO-Bus für Erweiterungsmodule
• Firmware: fernaktualisierbar und erweiterbar via PUK-Codes
• Montage: Hutschiene, 4 Module
• Anschluss: Installation über Schraubklemmen
• Stromversorgung: 230–240 VAC
• Normen: EN 50470-1, EN 50470-3
