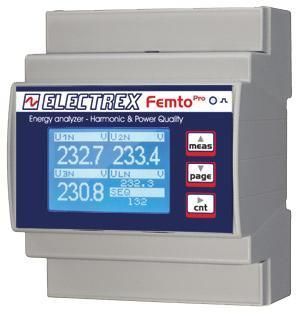

Überwachungs-Analysator PFA64-EB102-EM0 FEMTO PRO D4 ECT CLAMPfür StromnetzIndustrieNetzqualität
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendungsbereich
- Überwachung, für Stromnetz, Industrie
- Messgröße
- Spektrum, Netzqualität, Leistung, Spannung, Leistungsfaktor, Energie
- Konfigurierung
- für DIN-Schiene
- Detektortyp
- FFT
- Weitere Eigenschaften
- Echtzeit, digital, RS485, mit Datenlogger, Grafik
Beschreibung
Produktübersicht
Energie- und Netzqualitäts-Analysator für Ein- und Dreiphasen-Anlagen (bis zu 3 einphasige Leitungen). Messgenauigkeitsklasse 0,5S. Verwendet externe ECT-Stromwandler (nicht im Lieferumfang), z. B. 100A Modell PFAE000-09. Misst THD und TDD an Spannung und Strom, Neutralleiterstrom, Maximal- und Minimalspannung, Maximalstrom und -leistung sowie Wirkleistung je Phase. Führt Ein-Harmonische-Analyse bis zur 31. Ordnung in Echtzeit an drei Phasenspannungen und drei Leitungsströmen durch.
Datenaufzeichnung und Ereignisse
Integrierter Datalogger zur Aufzeichnung von Gesamt- und Phasenenergiezählern sowie Spannungsereignissen (Unterbrechungen, Spannungseinbrüche und Überspannungen) zur Analyse der Netzqualität und Fehlerdiagnose.
Funktionen & Merkmale
Erkennung und Konfiguration der Phasenfolge. Vier Betriebszeiten und acht konfigurierbare Alarme mit Unterstützung komplexer Logikbedingungen. Grafisches LCD-Display und Kalibrierungs-LED zur Vor-Ort-Prüfung. Kommunikation über Modbus-RTU via RS485. Firmware fernaktualisierbar und erweiterbar mittels PUK-Codes für zukünftige Funktionen.
Installation & Konformität
Hutschienenmontage, 4 Module. Anschluss über Schraubklemmen. Versorgungsspannung: 230–240 VAC. Entspricht den Normen EN 50470-1 und EN 50470-3.
Technische Merkmale / Spezifikationen
Energie- und Netzqualitäts-Analysator für Ein- und Dreiphasen-Anlagen (bis zu 3 einphasige Leitungen). Messgenauigkeitsklasse 0,5S. Verwendet externe ECT-Stromwandler (nicht im Lieferumfang), z. B. 100A Modell PFAE000-09. Misst THD und TDD an Spannung und Strom, Neutralleiterstrom, Maximal- und Minimalspannung, Maximalstrom und -leistung sowie Wirkleistung je Phase. Führt Ein-Harmonische-Analyse bis zur 31. Ordnung in Echtzeit an drei Phasenspannungen und drei Leitungsströmen durch.
Datenaufzeichnung und Ereignisse
Integrierter Datalogger zur Aufzeichnung von Gesamt- und Phasenenergiezählern sowie Spannungsereignissen (Unterbrechungen, Spannungseinbrüche und Überspannungen) zur Analyse der Netzqualität und Fehlerdiagnose.
Funktionen & Merkmale
Erkennung und Konfiguration der Phasenfolge. Vier Betriebszeiten und acht konfigurierbare Alarme mit Unterstützung komplexer Logikbedingungen. Grafisches LCD-Display und Kalibrierungs-LED zur Vor-Ort-Prüfung. Kommunikation über Modbus-RTU via RS485. Firmware fernaktualisierbar und erweiterbar mittels PUK-Codes für zukünftige Funktionen.
Installation & Konformität
Hutschienenmontage, 4 Module. Anschluss über Schraubklemmen. Versorgungsspannung: 230–240 VAC. Entspricht den Normen EN 50470-1 und EN 50470-3.
Technische Merkmale / Spezifikationen
- Typ: Energie- und Netzqualitäts-Analysator
- Konfiguration: Ein-/Dreiphasig (bis zu 3 einphasige Leitungen)
- Messgenauigkeitsklasse: 0,5S
- Stromwandler: Externe ECT-Stromwandler (nicht enthalten); Beispiel: 100A Modell PFAE000-09
- Gemessene Größen: THD, TDD, Neutralleiterstrom, Spannungsmax/min, Strommax, Leistungsmax, Wirkleistung je Phase
- Harmonische Analyse: Ein-Harmonische-Analyse bis zur 31. Ordnung (Echtzeit) auf 3 Phasenspannungen und 3 Leitungsströmen
- Datalogger: Zeichnet Gesamt- und Phasenenergiezähler sowie Spannungsereignisse auf (Unterbrechungen, Einbrüche, Überspannungen)
- Erkennung: Erkennung und Konfiguration der Phasenfolge
- Timer & Alarme: 4 Betriebszeiten; 8 konfigurierbare Alarme mit Unterstützung komplexer Logik
- Display & Anzeigen: Grafisches LCD-Display; Kalibrierungs-LED
- Kommunikation: Modbus-RTU über RS485
- Firmware: Fernaktualisierbar und erweiterbar via PUK-Codes
- Montage: Hutschiene, 4 Module
- Anschlüsse: Schraubklemmen
- Versorgung: 230–240 VAC
- Normen: EN 50470-1, EN 50470-3
