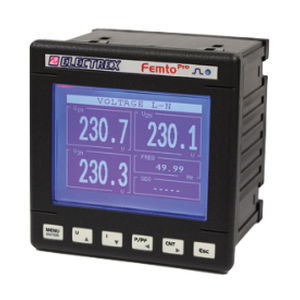

Stromnetz-Analysator FEMTO PRO 96 F

für dreiphasige Stromnetzefür einphasige StromnetzeLeistung

Produktcode
Code PFA69-F0102-E00

Beschreibung
Ein- und dreiphasiger Energieanalysator (bis zu 3 einphasige Leitungen) mit Gesamtgenauigkeitsklasse 1 (Femto Pro F + flexible Stromwandler). Entwickelt für den Einsatz mit flexiblen, teilbaren Stromwandlern der Serie FCTS (nicht enthalten); einstellbare Messbereichs-Endskala bis 4000 A. Misst THD und TDD an Spannung und Strom, Neutralleiterstrom, Max-/Min-Spannung, Spitzenstrom und -leistung sowie Wirkarbeit pro Phase. Erkennung und Konfiguration der Phasenfolge. Vier Betriebszeiten und 8 konfigurierbare Alarme mit Unterstützung komplexer Logiken.

Hauptmerkmale

• Einphasen- und Dreiphasenmessung (bis zu 3 einphasige Leitungen)
• Gesamtgenauigkeitsklasse 1 (mit flexiblen Stromwandlern)
• Kompatibel mit teilbaren flexiblen Stromwandlern Serie FCTS (Wandler nicht enthalten)
• Messbereichs-Endskala einstellbar bis 4000 A
• Messung von THD und TDD an Spannung und Strom
• Messung des Neutralleiterstroms
• Erkennung von Max- und Min-Spannung
• Erkennung von Spitzenstrom und Spitzenleistung
• Messung der Wirkarbeit pro Phase
• Erkennung und Konfiguration der Phasenfolge
• Vier Betriebszeiten
• 8 konfigurierbare Alarme mit komplexer Logik
• Grafisches LCD-Display
• Kalibrierungs-LED
• Kommunikation Modbus-RTU RS485
• Firmware fernaktualisierbar; zukünftige Erweiterungen über PUK-Codes
• Frontplatte Ausschnitt 96×96 mm
• Versorgung 230-240 Vac
• Konform mit EN 50470-1 und EN 50470-3

Verfügbare Dokumente
Produktblatt und Installationsanleitung (pdf) sind auf der Website des Herstellers verfügbar.

Eigenschaften / Technische Daten

• Typ: Ein-/dreiphasiger Energieanalysator
• Genauigkeit: Klasse 1 Gesamtgenauigkeit (mit flexiblen Stromwandlern)
• Gemessene Spannungen: Spannung und zugehörige Parameter (einschließlich THD/TDD)
• Gemessene Ströme: Phasenstrom und Neutralleiterstrom; Messbereich bis 4000 A mit geeigneten Wandlern
• Berechnete Parameter: Wirkarbeit pro Phase, Spitzenleistung, Min-/Max-Spannungswerte
• Alarme: 8 konfigurierbare Alarme (komplexe Logiken unterstützt)
• Kommunikation: Modbus-RTU über RS485
• Benutzeroberfläche: Grafisches LCD-Display + Kalibrierungs-LED
• Firmware: Fernaktualisierbar; Erweiterungen über PUK-Codes
• Panelmaße: 96×96 mm (Front)
• Versorgung: 230-240 Vac
• Normen: EN 50470-1, EN 50470-3
• Zubehör: Kompatibel mit teilbaren flexiblen Stromwandlern Serie FCTS (nicht enthalten)
