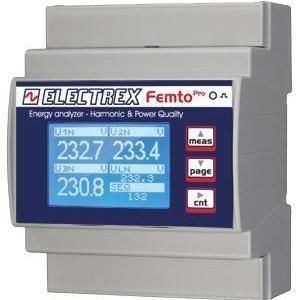

Überwachungs-Analysator PRA64-EB1Z2-EMF FEMTO PRO D4 ECT PLUG

für StromnetzIndustrieLeistung

Produktübersicht
Oberschwingungs- und Netzqualitäts-Energieanalysator für ein- und dreiphasige Systeme (bis zu 3 einphasige Leitungen). Genauigkeitsklasse 0,5S; vorgesehen für den Einsatz mit externen ECT-Stromwandlern (nicht im Lieferumfang). Echtzeit-Einzelharmonikanalyse bis zur 31. Ordnung auf drei Phasenspannungen und drei Leitungsströmen. Integrierter Datenlogger, Ereignisaufzeichnung für Spannungsunterbrechungen/Absenkungen/Erhöhungen, Phasenfolge-Erkennung, vier Timer und acht konfigurierbare Alarme. Grafik-LCD und Kalibrierungs-LED. Kommunikation über Modbus-RTU (RS485) und SIO-Bus für Milli Pro Erweiterungsmodule. Montage auf DIN-Schiene, 4 Module. Versorgung 230–240 VAC.

Hauptfunktionen

• Messung von THD und TDD an Spannung und Strom
• Messung des Neutralstroms, Max/Min-Spannung, Maximalstrom und -leistung
• Messung der Wirkleistung pro Phase und Gesamtenergiemessung
• Einzelharmonikanalyse bis zur 31. Ordnung in Echtzeit
• Integrierter Datenlogger für Harmonische und statistische Werte (Mittelwert/Min/Max)
• Aufzeichnung von Spannungsevents: Unterbrechungen, Sags und Swells
• Erkennung und Konfiguration der Phasenfolge
• 4 Betriebs-Timer und 8 konfigurierbare Alarme mit Unterstützung komplexer Logik
• Grafisches LCD-Display und Kalibrierungs-LED
• Firmware fernaktualisierbar via PUK-Codes

Technische Daten

• Produktcode: PRA64-EB1Z2-EMF
• Modell: FEMTO PRO D4
• Typ: Oberschwingungs- und Netzqualitäts-Energieanalysator (ein-/dreiphasig, bis zu 3 einphasige Leitungen)
• Genauigkeitsklasse: 0,5S
• Externe Stromwandler: ECT erforderlich (nicht enthalten), Beispiel 100 A Artikel PFAE000-09
• Harmonische Analyse: Einzelharmonische bis zur 31. Ordnung auf 3 Phasenspannungen und 3 Leitungsströmen (Echtzeit)
• Gemessene Parameter: THD, TDD, Spannung, Strom, Neutralstrom, Leistung, Wirkleistung, Mittel/Min/Max-Werte, Frequenz
• Datenlogger: Harmonische Komponenten, Gesamt- und Phasenenergiezähler, statistische Werte
• Ereignisaufzeichnung: Spannungsunterbrechungen, Sags, Swells
• Timer & Alarme: 4 Timer; 8 konfigurierbare Alarme mit komplexer Logik
• Kommunikation: Modbus-RTU (RS485); SIO-Bus für Milli Pro I/O und Milli Pro Sensor Module
• Display: Grafik-LCD; Anzeige: Kalibrierungs-LED
• Firmware: fernaktualisierbar und erweiterbar via PUK-Codes
• Montage: DIN-Schiene, 4 Module
• Anschlüsse: RJ45-Steckverbinder und abnehmbare Klemmen
• Stromversorgung: 230–240 VAC
• Normen: EN 50470-1, EN 50470-3
