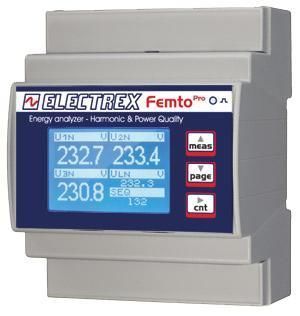

Überwachungs-Analysator PFA64-1B1Z2-EMF FEMTO PRO D4 5A CLAMP

für StromnetzNetz ACfür Netzwerk

Produktübersicht
Netzqualitäts- und Oberschwingungs-Energieanalysator für einphasige und dreiphasige Anlagen (bis zu 3 einphasige Leitungen) mit Genauigkeitsklasse 0,5S. Anschluss über externe Stromwandler ../5A oder ../1A (nicht enthalten). Misst THD und TDD an Spannung und Strom, Neutralleiterstrom, Maximal- und Minimalspannungen, Maximalstrom und -leistung sowie Wirkarbeit pro Phase. Führt in Echtzeit Einzelschwingungsanalysen bis zur 31. Ordnung für drei Phasenspannungen und drei Leitungsströme durch.

Funktionen

• Integrierter Datalogger zur Aufzeichnung von vier harmonischen Komponenten.
• Gesamt- und phasenweise Energiezähler.
• Aufzeichnung von Mittel-, Minimal- und Maximalwerten von Spannung, Strom, Leistung und Frequenz.
• Aufzeichnung und Speicherung von Spannungsereignissen (Unterbrechungen, Sags und Swells) zur Netzqualitätsanalyse.
• Phasenfolgeerkennung und konfigurierbare Phasenausrichtung.
• Vier Betriebszeitschalter und acht konfigurierbare Alarme mit Unterstützung komplexer Logikbedingungen.
• Grafisches LCD-Display und Kalibrierungs-LED.
• Kommunikation via Modbus-RTU über RS485.
• SIO-Bus-Anschluss zur Integration von Milli Pro I/O- und Milli Pro Sensor-Erweiterungsmodulen (zusätzliche Ein- / Ausgänge und Umweltsensoren).
• Firmware fernaktualisierbar und erweiterbar über PUK-Codes für zukünftige Funktionen.
• DIN-Schienenmontage, 4 Module; Anschluss über Schraubklemmen.
• Netzversorgung: 230–240 VAC.
• Konformität: EN 50470-1 und EN 50470-3.

Handelsbezeichnung
FEMTO PRO D4

Produktcode
PFA64-1B1Z2-EMF

Technische Daten

• Typ: Netzqualitäts- und Oberschwingungs-Energieanalysator (ein/three-phase, bis zu 3 einphasige Leitungen).
• Genauigkeitsklasse: 0,5S.
• Stromwandler: kompatibel mit ../5A oder ../1A (Stromwandler nicht enthalten).
• Oberschwingungsanalyse: Einzelschwingungsanalyse bis zur 31. Ordnung für 3 Phasenspannungen und 3 Leitungsströme in Echtzeit.
• Messgrößen: THD und TDD an Spannung und Strom; Neutralleiterstrom; Spannungsmax/min; Strom- und Leistungsmax; Wirkarbeit pro Phase.
• Datalogger: zeichnet 4 harmonische Komponenten, Gesamt- und Phasenenergiezähler sowie Mittel/Min/Max-Werte von Spannung, Strom, Leistung und Frequenz auf.
• Ereignisprotokoll: Aufzeichnung von Spannungsereignissen (Unterbrechungen, Sags, Swells).
• Alarme und Timer: 4 Betriebszeitschalter; 8 konfigurierbare Alarme mit komplexer Logikunterstützung.
• Anzeige und Indikatoren: grafisches LCD; Kalibrierungs-LED.
• Schnittstellen: Modbus-RTU über RS485; SIO-Bus für Erweiterungsmodule.
• Firmware: fernaktualisierbar und über PUK-Codes erweiterbar.
• Montage: DIN-Schiene, 4 Module; Schraubklemmenanschluss.
• Netzversorgung: 230–240 VAC.
• Normen: EN 50470-1, EN 50470-3.
