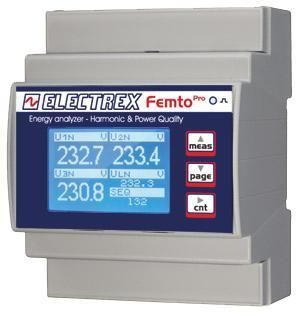

Überwachungs-Analysator PFA64-1H102-E00 PFA64-1H102-E00 FEMTO PRO D4 5A CLAMP

für StromnetzIndustrieLeistung

Produktname
PFA64-1H102-E00 FEMTO PRO D4 5A Zangen-Eingang RS485 230-240V

Beschreibung
Kompakter Energieanalysator für Oberschwingungen und Netzqualität für Ein- und Dreiphasen-Systeme (bis zu 3 einphasige Leitungen) mit Genauigkeitsklasse 0.5S. Entwickelt für Stromwandler-Zangenanschluss (../5A oder ../1A; Wandler nicht enthalten). Misst THD und TDD an Spannung und Strom, Neutralleiterstrom, Vmax/Vmin, Imax, Pmax sowie Wirkarbeit je Phase. Führt Echtzeit-Einfachharmonische-Analyse bis zur 31. Ordnung an drei Phasenspannungen und drei Leitungsströmen durch. Enthält Phasenfolgen-Erkennung und Konfiguration, vier Betriebs-Timer sowie acht konfigurierbare Alarme mit Unterstützung komplexer Logik. Grafisches LCD-Display und Kalibrierungs-LED. Kommunikation über Modbus-RTU via RS485. Firmware fernaktualisierbar und erweiterbar via PUK-Codes. Hutschienenmontage (4 Module) mit Schraubklemmen. Versorgung: 230–240 VAC. Konform mit EN 50470-1 und EN 50470-3.

Hauptfunktionen

• Analyse von Oberschwingungen und Netzqualität bis zum 31. Harmonischen (Echtzeit-Einfachharmonische-Analyse)
• Messung von THD und TDD an Spannung und Strom
• Messung des Neutralleiterstroms
• Überwachung von Maximal- und Minimalspannung (Vmax/Vmin)
• Überwachung von Maximalstrom und -leistung (Imax, Pmax)
• Messung der Wirkarbeit pro Phase
• Phasenfolge-Erkennung und -Konfiguration
• 4 Betriebs-Timer
• 8 konfigurierbare Alarme mit komplexer Logik
• Grafisches LCD-Display und Kalibrierungs-LED
• Modbus-RTU-Kommunikation über RS485
• Firmware fernaktualisierbar; erweiterbar via PUK-Codes
• Hutschienenmontage (4 Module) mit Schraubanschluss
• Versorgung: 230–240 VAC

Technische Daten

• Produktfamilie: FEMTO PRO D4
• Herstellercode: PFA64-1H102-E00
• Typ: Energieanalysator für Oberschwingungen und Netzqualität (ein-/dreiphasig, bis zu 3 einphasige Leitungen)
• Genauigkeitsklasse: 0.5S
• Wandleranschluss: Zangen-Ausführung für ../5A (kompatibel mit ../1A; Wandler nicht enthalten)
• Oberschwingungsanalyse: bis zur 31. Ordnung (Echtzeit-Einzelharmonische Analyse)
• Gemessene Parameter: THD, TDD, Neutralleiterstrom, Vmax, Vmin, Imax, Pmax, Wirkarbeit pro Phase
• Alarme: 8 konfigurierbare Alarme; Unterstützung komplexer Logik
• Timer: 4
• Display: grafisches LCD; Kalibrierungs-LED
• Kommunikation: Modbus-RTU über RS485
• Firmware: fernaktualisierbar; erweiterbar via PUK-Codes
• Montage: Hutschiene, 4 Module; Schraubanschluss
• Stromversorgung: 230–240 VAC
• Normen: EN 50470-1, EN 50470-3

Anwendungen

• Industrielle Energieüberwachung und Netzqualitätsmanagement
• Energieaudits und Unterzählung in Gewerbeobjekten
• Überwachung von erneuerbaren Energieanlagen und Wechselrichtern
• Versorgungsunternehmen, Schaltanlagen und Leitwarten
• Harmonische Diagnose und Vor-Konformitätstests

Downloads und Dokumentation
Datenblätter, Anschlusspläne und Installationshandbücher als PDF auf der Hersteller-/Händler-Website verfügbar.
