Stromnetz-Analysator PFA64-EH102-E00 FEMTO PRO D4 ECT CLAMP
Netz ACfür dreiphasige Stromnetzefür einphasige Stromnetze

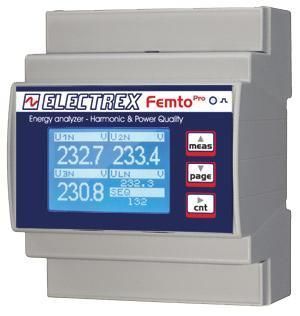

Stromnetz-Analysator - PFA64-EH102-E00 FEMTO PRO D4 ECT CLAMP - ELECTREX - Netz AC / für dreiphasige Stromnetze / für einphasige Stromnetze
Stromnetz-Analysator - PFA64-EH102-E00 FEMTO PRO D4 ECT CLAMP - ELECTREX - Netz AC / für dreiphasige Stromnetze / für einphasige Stromnetze
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von ELECTREX

Eigenschaften

Anwendungsbereich
für Stromnetz, für dreiphasige Stromnetze, Netz AC, für einphasige Stromnetze, Industrie
Messgröße
Spektrum, Netzqualität, Leistung, Spannung, Leistungsfaktor, Energie
Konfigurierung
für DIN-Schiene
Weitere Eigenschaften
Echtzeit, RS485, Grafik

Beschreibung

Überblick
Energieanalysator ein-/dreiphasig (bis zu 3 einphasige Leitungen). Genauigkeitsklasse 0.5S. Unterstützt externe ECT-Spannungswandler/Steckzangen (nicht im Lieferumfang), z. B. 100A Modellcode PFAE000-09. Führt Einzelharmonische-Analyse bis zur 31. Ordnung für die drei Phasenspannungen und drei Linienströme in Echtzeit durch. Kommunikation über Modbus-RTU RS485. Firmware fernupgradefähig und mittels PUK-Codes für zukünftige Erweiterungen ausbaubar.

Hauptfunktionen und Messgrößen
  • Messung von THD und TDD an Spannung und Strom
  • Messung des Neutralstroms
  • Aufzeichnung von Maximal- und Minimalspannung
  • Aufzeichnung von Maximalstrom und Maximalleistung
  • Messung der Wirkarbeit pro Phase
  • Einzelharmonische-Analyse bis zur 31. Ordnung für 3 Phasenspannungen und 3 Linienströme (Echtzeit)
  • Phasenfolgedetektion und -konfiguration
  • Vier Betriebszeitschalter
  • Acht konfigurierbare Alarme mit Unterstützung komplexer Logiken

Benutzeroberfläche und Installation
  • Grafische LCD-Anzeige
  • Kalibrierungs-LED
  • Hutschienenmontage, 4 Module
  • Installation über Schraubklemmen
  • Versorgung: 230–240 VAC

Konformität
Entspricht den Normen EN 50470-1 und EN 50470-3.

Technische Daten
  • Produkttyp: Einzel-/Dreiphasen-Harmonische- und Energieanalysator (bis zu 3 einphasige Leitungen)
  • Beispiel externer TA: 100A Modellcode PFAE000-09 (TA nicht enthalten)
  • Genauigkeitsklasse: 0.5S
  • Harmonische Analyse: bis zur 31. Ordnung (Echtzeit)
  • Gemessene Parameter: THD, TDD (Spannung & Strom), Neutralstrom, Spannungsmax/min, Strommax, Leistungsmax, Wirkarbeit pro Phase
  • Phasenfunktionen: Phasenfolgedetektion und -konfiguration
  • Timer & Alarme: 4 Timer; 8 konfigurierbare Alarme mit Unterstützung komplexer Logiken
  • Anzeige: grafisches LCD; Kalibrierungs-LED
  • Kommunikation: Modbus-RTU über RS485
  • Firmware: fernupgradefähig; erweiterbar via PUK-Codes
  • Montage: Hutschiene, 4 Module
  • Anschlüsse: Schraubklemmen
  • Versorgung: 230–240 VAC
  • Normen: EN 50470-1, EN 50470-3
