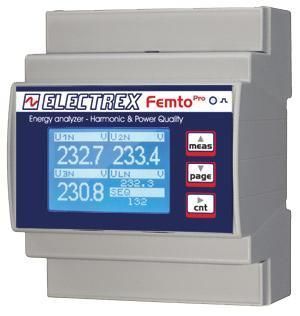

Überwachungs-Analysator PFA64-EH102-E00 FEMTO PRO D4 ECT CLAMP H

für StromnetzNetz ACfür dreiphasige Stromnetze

Produktübersicht
Energieanalysator für Ein-/Dreiphasensysteme, bis zu drei einphasige Leitungen. Genauigkeitsklasse 0,5S. Entwickelt zur Überwachung von Oberschwingungen und Netzqualität, kompatibel mit externen ECT-Stromwandlern (nicht im Lieferumfang), Beispiel: PFAE000-09 (100 A). Echtzeitmessungen: THD/TDD, Neutralleiterstrom, Max/Min-Spannungen, Spitzenstrom und -leistung sowie Wirkarbeit pro Phase.

Technische Daten

• Typ: Ein-/Dreiphasen-Energieanalysator (bis zu 3 einphasige Leitungen)
• Genauigkeitsklasse: 0,5S
• Stromwandler: Externe ECT (nicht enthalten); Beispiel: PFAE000-09 (100 A)
• Oberschwingungsanalyse: Einzelharmonische bis zum 31. Ordnungsgrad auf 3 Phasenspannungen und 3 Leitungsströmen in Echtzeit
• Anzeige: Grafisches LCD und Kalibrier-LED
• Einbau: Hutschiene (DIN), 4 Module
• Anschlüsse: Schraubklemmen
• Versorgung: 230–240 VAC
• Normen: EN 50470-1 und EN 50470-3

Hauptfunktionen

• Messung von THD und TDD an Spannung und Strom
• Messung des Neutralleiterstroms
• Erkennung von Maximal- und Minimalspannungen
• Aufzeichnung von Maximalstrom und -leistung
• Messung der Wirkarbeit pro Phase
• Phasenfolgeerkennung und konfigurierbare Phaseneinstellungen
• Einzelharmonische Analyse bis zum 31. Ordnungsgrad
• 4 programmierbare Betriebszeitschalter
• 8 konfigurierbare Alarme mit Unterstützung komplexer Logikbedingungen

Konnektivität & Firmware

• Kommunikation: Modbus-RTU über RS485
• Firmware: Fernaktualisierbar; erweiterbar über PUK-Codes für zukünftige Funktionen

Hinweis
Externe ECT-Stromwandler sind für die Strommessung erforderlich und nicht im Lieferumfang enthalten. Beispiel: PFAE000-09 (100 A).
