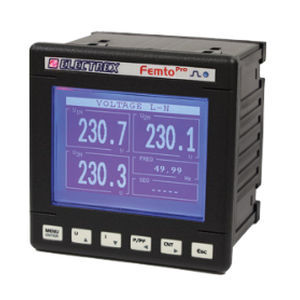

Analysator für Netzwerk PFA69-FB102-EM0 FEMTO PRO 96 F H PQ LOG

IndustrieNetzqualitätLeistung

Übersicht
FEMTO PRO 96 F RS485 H PQ LOG ENERGY 230-240V. Code PFA69-FB102-EM0.

Funktionale Zusammenfassung
Energie- und Power-Quality-Analysator für Ein-/Drehstrom (bis zu 3 einphasige Leitungen) mit integriertem Datalogger und Modbus-RTU RS485-Kommunikation. Gesamtgenauigkeit Klasse 1 bei Einsatz flexibler Teilstromwandler (Serie FCTS).

Messung und Analyse

• Gesamtgenauigkeit: Klasse 1 (mit Femto Pro F + flexiblen Stromwandlern).
• Messung von THD (Total Harmonic Distortion) und TDD an Spannung und Strom.
• Messung des Neutralstroms.
• Erfassung von Maximal- und Minimalspannungen.
• Erfassung von Spitzenstrom und Spitzenleistung.
• Messung der Wirkleistung pro Phase.
• Echtzeit-Analyse einzelner Oberschwingungen bis zur 31. Ordnung für 3 Phasenspannungen und 3 Leitungsströme.

Datalogging und PQ-Ereignisse

• Integrierter Datalogger zur Speicherung von Gesamt- und Phasenenergiemesswerten.
• Aufzeichnung von Spannungsevents: Ausfälle, Spannungseinbrüche (sags) und Überspannungen (swells).

Alarme und Logiken

• Vier konfigurierbare Betriebszeiten.
• Acht konfigurierbare Alarme mit Unterstützung für komplexe Logiken.

Installation und Peripherie

• Einsetzbar mit flexiblen Aufsteckstromwandlern Serie FCTS (Stromwandler nicht enthalten).
• Messbereich konfigurierbar bis 4000 A.
• Erkennung und Konfiguration der Phasenfolge.

Schnittstellen, Display und Wartung

• Grafisches LCD-Display.
• Kalibrierungs-LED.
• Kommunikation: Modbus-RTU über RS485.
• Firmware per Fernzugriff aktualisierbar.
• Erweiterbar über PUK-Codes für zukünftige Funktionen.

Stromversorgung, Abmessungen und Konformität

• Stromversorgung: 230-240 Vac.
• Frontplattenmaß: 96 × 96 mm.
• Konformität: EN 50470-1 und EN 50470-3.

Technische Daten

• Modell: FEMTO PRO 96 F (Code PFA69-FB102-EM0).
• Anwendung: Energie-, Oberschwingungs- und Power-Quality-Analyse in Ein-/Dreiphasenkonfiguration (bis zu 3 einphasige Leitungen).
• Genauigkeit: Klasse 1 (mit flexiblen Stromwandlern).
• Unterstützte Stromwandler: Flexible Aufsteckstromwandler Serie FCTS (nicht enthalten), Messbereich bis 4000 A.
• Gemessene Parameter: THD, TDD, Leitungs- und Neutralströme, Phasenspannungen, Wirkleistung pro Phase, Max/Min-Werte für Spannung, Strom und Leistung.
• Oberschwingungsanalyse: Einzelschwingungen bis zur 31. Ordnung in Echtzeit.
• Datalogger: Speichert Gesamt- und Phasenenergiewerte sowie Spannungsevents (Ausfälle, Sags, Swells).
• Alarme: 8 konfigurierbare Alarme, 4 Betriebszeiten.
• Display: Grafisches LCD; Kalibrierungs-LED vorhanden.
• Kommunikation: Modbus-RTU RS485.
• Firmware: Fernaktualisierung; Erweiterungen über PUK-Codes.
• Frontabmessungen: 96 × 96 mm.
• Versorgungsspannung: 230-240 Vac.
• Normen: EN 50470-1, EN 50470-3.
