Stromnetz-Analysator PFA64-1H102-E00 PFA64-1H102-E00 FEMTO PRO D4

Netz ACIndustrieNetzqualität

Produktübersicht

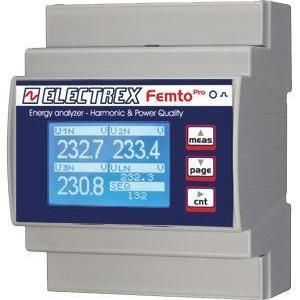

PFA64-1H102-E00 FEMTO PRO D4 ist ein Analysator für Harmonische und Netzqualität zur Energieüberwachung in Ein- und Dreiphasensystemen (bis zu 3 einphasige Leitungen). Er bietet Messgenauigkeit Klasse 0,5S und Anschluss für externe Stromwandler (../5A oder ../1A, Wandler nicht enthalten). Das Gerät misst THD und TDD auf Spannung und Strom, Neutralleiterstrom, Max-/Min-Spannungen, Maximalstrom und Leistung sowie Wirkarbeit pro Phase. Echtzeit-Einzelharmonische-Analyse bis zum 31. Ordnung für 3 Phasenspannungen und 3 Leitungsströme. Enthält Phasenfolgeerkennung, konfigurierbare Phaseneinstellungen, grafisches LCD und Kalibrierungs-LED. Kommunikation über Modbus-RTU via RS485. Firmware fernaktualisierbar und über PUK-Codes erweiterbar. Hutschienenmontage, 4 Module; Schraubklemmen. Versorgung 230-240 VAC. Konform mit EN 50470-1 und EN 50470-3.

Hauptmerkmale

• Modell / Code: PFA64-1H102-E00
• Produktfamilie: FEMTO PRO D4
• Ein- und Dreiphasenmessung (bis zu 3 einphasige Leitungen)
• Genauigkeitsklasse 0,5S
• Stromeingang: ../5A oder ../1A (externe Wandler erforderlich)
• Messungen von THD und TDD auf Spannung und Strom
• Messung von Neutralleiterstrom, Max-/Min-Spannung, Maximalstrom und Leistung, Wirkarbeit pro Phase
• Echtzeit-Harmonische-Analyse bis 31. Ordnung für 3 Phasenspannungen und 3 Leitungsströme
• Phasenfolgeerkennung und konfigurierbare Phaseneinstellungen
• Vier Betriebszeitschalter und acht konfigurierbare Alarme mit Unterstützung komplexer Logiken
• Grafisches LCD-Display und Kalibrierungs-LED
• Kommunikation: Modbus-RTU über RS485
• Firmware fernaktualisierbar und erweiterbar via PUK-Codes
• Montage: Hutschiene, 4 Module; Installation über Schraubklemmen
• Versorgung: 230-240 VAC
• Normen: EN 50470-1, EN 50470-3

Technische Daten

• Produktcode: PFA64-1H102-E00
• Handelsbezeichnung: FEMTO PRO D4
• Typ: Harmonic & Power Quality Energy Analyzer für Ein- und Dreiphasensysteme (bis zu 3 einphasige Leitungen)
• Genauigkeitsklasse: 0,5S
• Stromeingang: ../5A oder ../1A (externe Wandler erforderlich)
• Harmonische Analyse: bis zur 31. Ordnung in Echtzeit
• Leistungsqualitätskennwerte: THD, TDD, Neutralleiterstrom, Max/Min-Spannung, Max-Strom, Leistung, Wirkarbeit pro Phase
• Phasenfunktionen: Phasenfolgeerkennung und konfigurierbare Phaseneinstellungen
• Zeitschalter: vier Betriebszeitschalter
• Alarme: acht konfigurierbare Alarme mit Unterstützung komplexer Logikbedingungen
• Display: grafisches LCD
• Anzeige: Kalibrierungs-LED
• Kommunikation: Modbus-RTU über RS485
• Firmware/Erweiterungen: Fernaktualisierung und Erweiterung via PUK-Codes
• Montage: Hutschiene, 4 Module
• Klemmen: Schraubklemmen
• Versorgung: 230-240 VAC
• Konformität: EN 50470-1, EN 50470-3
