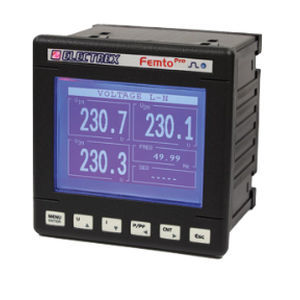

Stromnetz-Analysator PFA69-EB1Z2-EMF FEMTO PRO 96 ECT

für dreiphasige Stromnetzefür einphasige StromnetzeNetzqualität

Übersicht
Analysator für Oberschwingungen und Netzqualität für Ein- und Dreiphasensysteme (bis zu 3 einphasige Leitungen) mit Genauigkeitsklasse 0,5S. Externe ECT-Stromwandler erforderlich (nicht im Lieferumfang), z. B. 100A Art.-Nr. PFAE000-09. Misst THD und TDD an Spannung und Strom, Neutralstrom, Maximal- und Minimalspannung, Spitzenstrom und -leistung sowie Wirkarbeit pro Phase. Einzelharmonische Analyse bis zur 31. Ordnung für 3 Phasenspannungen und 3 Leitungsströme in Echtzeit. Integrierter Datalogger zur Speicherung harmonischer Komponenten, Gesamt- und Phasenenergiezähler sowie Mittel-/Min-/Max-Werte von Spannungen, Strömen, Leistungen und Frequenz. Erkennung und Protokollierung von Spannungsereignissen (Unterbrechungen, Sags und Swells) zur Qualitätsermittlung. Phasenfolgeerkennung und -konfiguration. Vier Betriebsintervalle und acht konfigurierbare Alarme mit komplexen Logiken. Grafik-LCD-Anzeige und Kalibrierungs-LED. Modbus-RTU RS485 Kommunikation. SIO-Busanschluss zur Integration von Milli Pro I/O und Milli Pro sensor Erweiterungsmodulen (E/A und Umweltsensoren). Firmware fernaktualisierbar. Frontplattengröße 96×96 mm. Versorgung 230-240 Vac. Konform mit EN 50470-1 und EN 50470-3.

Hauptfunktionen

• Messung von THD und TDD an Spannung und Strom
• Messung des Neutralstroms
• Erkennung von Max/Min-Spannung, Spitzenstrom und -leistung
• Messung der Wirkarbeit pro Phase
• Einzelharmonische Analyse bis zur 31. Ordnung für 3 Phasenspannungen und 3 Leitungsströme in Echtzeit
• Integrierter Datalogger für harmonische Komponenten, Energiezähler und Mittel/Min/Max-Werte von Spannung, Strom, Leistung und Frequenz
• Erkennung und Speicherung von Spannungsereignissen (Unterbrechungen, Sags, Swells)
• 4 Betriebsintervalle und 8 konfigurierbare Alarme mit komplexen Logiken
• Grafik-LCD-Anzeige und Kalibrierungs-LED
• Modbus-RTU RS485 Kommunikation und SIO-Bus für Erweiterungsmodule und Sensoren
• Firmware fernaktualisierbar

Technische Daten

• Modellbezeichnung: FEMTO PRO 96
• Produktcode: PFA69-EB1Z2-EMF
• Typ: Analysator für Oberschwingungen und Netzqualität ein-/dreiphasig (bis zu 3 einphasige Leitungen)
• Genauigkeitsklasse: 0,5S
• Externe Stromwandler (ECT) erforderlich (nicht enthalten) - z. B. 100A Art.-Nr. PFAE000-09
• Harmonische Analyse: bis zur 31. Ordnung
• Datalogger: Speicherung von 4 harmonischen Komponenten, Gesamt- und Phasenenergiezählern, Mittel/Min/Max-Werten von Spannungen, Strömen, Leistungen und Frequenz
• Qualitätsereignisse: Aufzeichnung von Unterbrechungen, Sags und Swells
• Alarme: 8 konfigurierbare Alarme mit komplexen Logiken
• Betriebsintervalle: 4
• Anzeige: Grafik-LCD
• Anzeigeelement: 1 Kalibrierungs-LED
• Kommunikation: Modbus-RTU RS485
• SIO-Bus: Integration von Milli Pro I/O und Milli Pro sensor Modulen (E/A und Umweltsensoren)
• Firmware: fernaktualisierbar
• Frontplattenmaße: 96 × 96 mm
• Versorgungsspannung: 230-240 Vac
• Konformität: EN 50470-1, EN 50470-3
