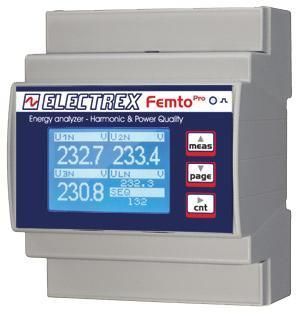

Überwachungs-Analysator PFA64-1B102-EM0 FEMTO PRO D4 5A CLAMP

für StromnetzLeistungSpannung

Übersicht
Energieanalysator für Oberschwingungen und Netzqualität, ein-/dreiphasig (bis zu 3 einphasige Leitungen). Genauigkeitsklasse 0,5S. Stromeingang über TA ../5A oder ../1A (TA nicht enthalten).

Messungen

• Messung von THD und TDD bei Spannung und Strom
• Messung des Neutralstroms
• Überwachung von Maximal- und Minimalspannung
• Überwachung von Maximalstrom und Maximalleistung
• Messung der Wirkarbeit pro Phase
• Einzelharmonische Analyse bis zur 31. Ordnung für drei Phasenspannungen und drei Leitungsströme in Echtzeit

Datenspeicherung & Ereignisse
Integrierter Datalogger zur Aufzeichnung von Gesamt- und Phasen-Energiezählern sowie zur Protokollierung von Spannungseignissen (Unterbrechungen, Einbrüche, Überspannungen) für die Power-Quality-Analyse.

Funktionen & Alarme

• Phasenfolgeerkennung und -konfiguration
• Vier konfigurierbare Betriebszeitschalter
• Acht konfigurierbare Alarme mit Unterstützung komplexer logischer Bedingungen

Benutzeroberfläche & Kommunikation
Grafisches LCD-Display und Kalibrierungs-LED. Kommunikation via Modbus-RTU über RS485. Firmware fernaktualisierbar; erweiterbar über PUK-Codes für zukünftige Funktionen.

Installation & Stromversorgung
Hutschienenmontage (4 Module). Schraubklemmen für Anschlüsse. Versorgungsspannung: 230–240 VAC.

Konformität
Entspricht den Normen EN 50470-1 und EN 50470-3.

Produktcode
Produktcode: PFA64-1B102-EM0

Technische Merkmale / Spezifikationen

• Produkttyp: Energieanalysator Oberschwingungen und Netzqualität
• Anwendbare Systeme: Einphasen- und Dreiphasensysteme (bis zu 3 einphasige Leitungen)
• Genauigkeitsklasse: 0,5S
• Stromeingang: über TA ../5A oder ../1A (TA nicht enthalten)
• Harmonische Analyse: Einzelharmonische bis zur 31. Ordnung (Echtzeit)
• Gemessene Parameter: THD, TDD, Neutralstrom, Vmax, Vmin, Imax, Pmax, Wirkarbeit pro Phase
• Datalogger: Gesamt- und Phasenenergiezähler; Protokollierung von Spannungseignissen (Unterbrechungen, Einbrüche, Überspannungen)
• Timer: 4 Betriebszeitschalter
• Alarme: 8 konfigurierbare Alarme mit Unterstützung komplexer Logik
• Display: grafisches LCD + Kalibrierungs-LED
• Kommunikation: Modbus-RTU über RS485
• Firmware: fernaktualisierbar; erweiterbar via PUK-Codes
• Montage: Hutschiene, 4 Module
• Installation: Schraubklemmen
• Versorgung: 230–240 VAC
• Normen: EN 50470-1, EN 50470-3
