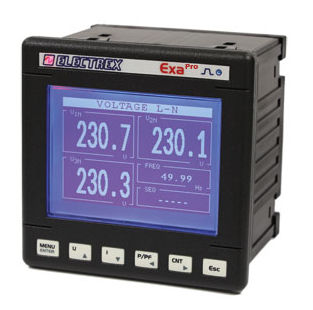

Überwachungs-Analysator PFAE9-1B1Z2-EMF EXA PRO 96für StromnetzIndustrieNetzqualität
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendungsbereich
- Überwachung, für Stromnetz, Industrie
- Messgröße
- Netzqualität, Leistung, Spannung, Energie
- Konfigurierung
- integrierbar
- Schutzniveau
- für raue Umgebungsbedingungen
- Weitere Eigenschaften
- Echtzeit, RS485, mit Datenlogger, Datenerfassung, Grafik, DIN 96x96, mit Störschreiber
Beschreibung
Produktübersicht
Zusätzliche Hinweise
Technische Daten
- Energieanalysator für Oberschwingungen und Netzqualität, ausgelegt für raue industrielle Umgebungen.
- Genauigkeitsklasse 0,5S.
- Stromeingang über Stromwandler (CT) ../5A oder ../1A (CT nicht enthalten).
- Misst THD und TDD an Spannung und Strom, Neutralstrom, maximale und minimale Spannung, maximalen Strom und Leistung sowie Wirkarbeit pro Phase.
- Führt Einzelharmonische-Analyse bis zur 31. Ordnung an drei Phasenspannungen und drei Leitungsströmen in Echtzeit durch.
- Integrierter Datalogger zur Aufzeichnung von vier harmonischen Komponenten, Gesamt- und phasenweisen Energezählern sowie Mittel-, Mindest- und Maximalwerte von Spannung, Strom, Leistung und Frequenz.
- Erfasst und speichert Spannungsevents (Unterbrechungen, Einsenkungen und Überspannungen) für Power-Quality-Analysen.
- Enthält Phasenfolgedetektion und Konfiguration.
- Vier Betriebszeitschalter und acht konfigurierbare Alarme mit Unterstützung komplexer Logikbedingungen.
- Graphisches LCD-Display und Kalibrierungs-LED.
- Kommunikation über Modbus-RTU via RS485.
- SIO-Bus-Anschluss zur Integration von Erweiterungsmodulen Milli Pro I/O und Milli Pro Sensor (zusätzliche Ein-/Ausgänge und/oder Umweltsensoren).
- Firmware fernaktualisierbar und über PUK-Codes erweiterbar für künftige Upgrades nach der Installation.
- Einbaumaße: 96 × 96 mm.
- Versorgungsspannung: 230–240 VAC.
- Entspricht den Normen EN 50470-1 und EN 50470-3.
Zusätzliche Hinweise
- Stromwandler (CT) sind nicht im Lieferumfang enthalten.
- Der Datalogger speichert harmonische Komponenten und Energezähler für detaillierte Analysen.
Technische Daten
- Modellfamilie: EXA PRO 96
- Produktcode: PFAE9-1B1Z2-EMF
- Genauigkeitsklasse: 0,5S
- Stromeingang: über CT ../5A oder ../1A (CT nicht enthalten)
- Gemessene Parameter: THD, TDD (Spannung & Strom), Neutralstrom, Spannung max/min, Strom max, Leistung max, Wirkarbeit pro Phase
- Harmonische Analyse: Einzelharmonische bis 31. Ordnung für 3 Phasenspannungen und 3 Leitungsströme (Echtzeit)
- Datalogger: zeichnet vier harmonische Komponenten, Gesamt- und phasenweise Energezähler, Mittel-/Min-/Max-Werte von Spannung, Strom, Leistung, Frequenz auf
- Spannungsereignisse: Aufzeichnung von Unterbrechungen, Einsenkungen (sags) und Überspannungen (swells)
- Phasenfolge: Erkennung und konfigurierbar
- Timer & Alarme: 4 Timer; 8 konfigurierbare Alarme mit Unterstützung komplexer Logik
- Display & Indikatoren: graphisches LCD-Display; Kalibrierungs-LED
- Kommunikation: Modbus-RTU über RS485; SIO-Bus für Erweiterungsmodule (Milli Pro I/O, Milli Pro Sensor)
- Firmware: fernaktualisierbar und erweiterbar via PUK-Codes
- Einbau: Panelmontage 96 × 96 mm
- Versorgung: 230–240 VAC
- Normen: EN 50470-1, EN 50470-3
- Umgebung: für raue Umgebungen geeignet
