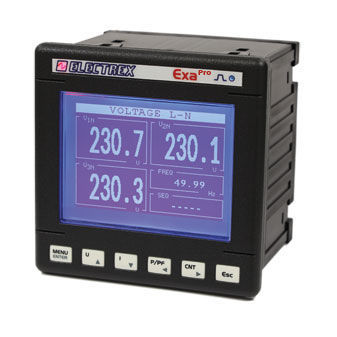

Analysator für gefährliche Umgebungen PFAE9-10102-E00 EXA PRO 96

für dreiphasige Stromnetzefür einphasige StromnetzeIndustrie

Produktübersicht
Ein- und dreiphasiger Energieanalysator für industrielle und raue Umgebungen. Misst Oberschwingungen und Netzqualitätsparameter mit hoher Genauigkeit; Anschluss über externe Stromwandler (../5A oder ../1A, nicht enthalten). Einbaumaß 96 × 96 mm, Versorgung 230–240 VAC.

Hauptfunktionen

• Anschluss über Stromwandler ../5A oder ../1A (nicht enthalten)
• Genauigkeitsklasse 0,5S
• Messung von THD und TDD an Spannung und Strom
• Messung des Neutralstroms
• Überwachung von Maximal- und Minimalspannung
• Messung von Maximalstrom und Maximalleistung
• Aktive Energie pro Phase
• Phasenfolgeerkennung und konfigurierbare Phaseneinstellungen

Betriebs- und Alarmeigenschaften

• Vier programmierbare Betriebszeitgeber
• Acht konfigurierbare Alarme mit Unterstützung komplexer logischer Bedingungen

Anzeige und Anzeigen

• Grafisches LCD-Display für Messwerte und Menüs
• Kalibrierungs‑LED

Kommunikation und Firmware

• Modbus‑RTU über RS485
• Firmware fernupdatefähig; erweiterbar via PUK‑Codes für nachträgliche Funktionserweiterungen

Mechanik und Elektrik

• Einbaumaß / Ausschnitt: 96 × 96 mm
• Stromversorgung: 230–240 VAC

Normen

• Erfüllt EN 50470‑1 und EN 50470‑3

Technische Daten

• Modellfamilie: EXA PRO 96
• Produktcode: PFAE9-10102-E00
• Phase: Ein-/Dreiphasig
• Stromeingang über Stromwandler: ../5A oder ../1A (Stromwandler nicht enthalten)
• Genauigkeit: Klasse 0,5S
• Gemessene Parameter: THD, TDD, Neutralstrom, Vmax, Vmin, Imax, Maximalleistung, Wirkleistung pro Phase
• Phasenfolgeerkennung: Ja
• Timer: 4 programmierbare Betriebszeitgeber
• Alarme: 8 konfigurierbare Alarme mit Unterstützung komplexer Logik
• Anzeige: Grafisches LCD
• Anzeigeelemente: Kalibrierungs‑LED
• Kommunikation: Modbus‑RTU via RS485
• Firmware: Fernupdatefähig; erweiterbar via PUK‑Codes
• Ausschnitt / Montage: 96 × 96 mm
• Stromversorgung: 230–240 VAC
• Konformität: EN 50470‑1, EN 50470‑3
