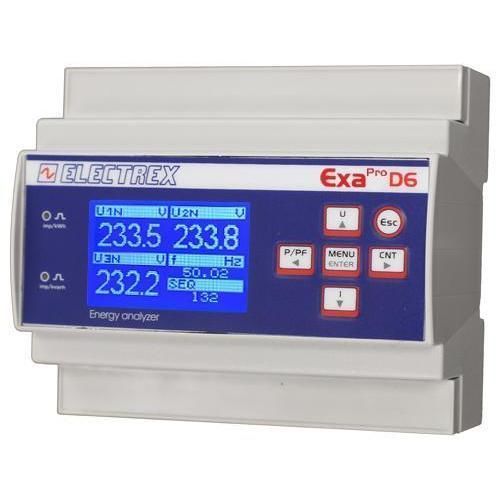

Überwachungs-Analysator PFAE6-1B102-EM0 EXA PRO D6 5A CLAMPfür StromnetzIndustrieNetzqualität
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendungsbereich
- Überwachung, für Stromnetz, Industrie
- Messgröße
- Spektrum, Netzqualität, Leistung, Spannung, Energie
- Konfigurierung
- für DIN-Schiene
- Detektortyp
- FFT
- Schutzniveau
- für Intensiveinsatz
- Weitere Eigenschaften
- Echtzeit, RS485, mit Datenlogger, Datenerfassung, Grafik, mit Störschreiber
Beschreibung
Übersicht
Energieanalysator für Harmonische und Netzqualität, geeignet für anspruchsvolle Industrieumgebungen. Genauigkeitsklasse 0,5S. Einspeisung über Stromwandler (TA) ../5A oder ../1A (nicht enthalten). Messung von THD und TDD an Spannung und Strom, Neutralleiterstrom, Max-/Min-Spannung, Maximalstrom und Leistung sowie Wirkleistung pro Phase. Einzelharmonische Analyse bis zur 31. Ordnung für 3 Phasenspannungen und 3 Leitungsströme in Echtzeit. Integrierter Datalogger zur Speicherung von Energiezählern (gesamt und pro Phase) und zur Aufzeichnung von Spannungsevents (Unterbrechungen, Einbrüche, Überspannungen). Erkennung und Konfiguration der Phasenfolge. Vier konfigurierbare Betriebszeiten und 8 konfigurierbare Alarme mit Unterstützung komplexer Logiken. Grafisches LCD-Display, Kalibrierungs-LED. Kommunikation Modbus-RTU über RS485. Firmware remote updatefähig; Erweiterungen über PUK-Codes möglich.
Mechanik und Versorgung
DIN-Schienenmontage, 6 Module. Versorgung 230-240 Vac. Konform nach EN 50470-1 + EN 50470-3.
Produktcode
Code: PFAE6-1B102-EM0
Technische Merkmale / Spezifikationen
Energieanalysator für Harmonische und Netzqualität, geeignet für anspruchsvolle Industrieumgebungen. Genauigkeitsklasse 0,5S. Einspeisung über Stromwandler (TA) ../5A oder ../1A (nicht enthalten). Messung von THD und TDD an Spannung und Strom, Neutralleiterstrom, Max-/Min-Spannung, Maximalstrom und Leistung sowie Wirkleistung pro Phase. Einzelharmonische Analyse bis zur 31. Ordnung für 3 Phasenspannungen und 3 Leitungsströme in Echtzeit. Integrierter Datalogger zur Speicherung von Energiezählern (gesamt und pro Phase) und zur Aufzeichnung von Spannungsevents (Unterbrechungen, Einbrüche, Überspannungen). Erkennung und Konfiguration der Phasenfolge. Vier konfigurierbare Betriebszeiten und 8 konfigurierbare Alarme mit Unterstützung komplexer Logiken. Grafisches LCD-Display, Kalibrierungs-LED. Kommunikation Modbus-RTU über RS485. Firmware remote updatefähig; Erweiterungen über PUK-Codes möglich.
Mechanik und Versorgung
DIN-Schienenmontage, 6 Module. Versorgung 230-240 Vac. Konform nach EN 50470-1 + EN 50470-3.
Produktcode
Code: PFAE6-1B102-EM0
Technische Merkmale / Spezifikationen
- Typ: Energieanalysator Harmonische & Netzqualität
- Genauigkeitsklasse: 0,5S
- Einspeisung: über TA (../5A oder ../1A) — TA nicht enthalten
- Hauptmessungen: THD und TDD an Spannung und Strom, Neutralleiterstrom, Vmax/Vmin, Imax, Pmax, Wirkleistung pro Phase
- Harmonische Analyse: Einzelharmonische bis 31. Ordnung für 3 Phasenspannungen und 3 Leitungsströme in Echtzeit
- Datalogger: speichert Energiezähler (gesamt und pro Phase) und Spannungsevents (Unterbrechungen, Einbrüche, Überspannungen)
- Phasenfolge: Erkennung und Konfigurierbare Phasenreihenfolge
- Betriebszeiten: 4 konfigurierbare Zeitfenster
- Alarme: 8 konfigurierbare Alarme mit Unterstützung komplexer Logiken
- Schnittstelle: grafisches LCD-Display
- Anzeige: Kalibrierungs-LED
- Kommunikation: Modbus-RTU über RS485
- Firmware: fernaktualisierbar; Erweiterungen via PUK-Codes
- Montage: DIN-Schiene, 6 Module
- Stromversorgung: 230-240 Vac
- Normen: konform EN 50470-1 + EN 50470-3
- Referenz: PFAE6-1B102-EM0
