Überwachungs-Analysator PRA64-EH102-E00 FEMTO PRO D4 ECT
für Stromnetzfür dreiphasige Stromnetzefür einphasige Stromnetze

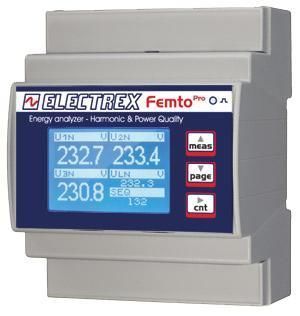

Überwachungs-Analysator - PRA64-EH102-E00 FEMTO PRO D4 ECT - ELECTREX - für Stromnetz / für dreiphasige Stromnetze / für einphasige Stromnetze
Überwachungs-Analysator - PRA64-EH102-E00 FEMTO PRO D4 ECT - ELECTREX - für Stromnetz / für dreiphasige Stromnetze / für einphasige Stromnetze
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von ELECTREX

Eigenschaften

Anwendungsbereich
Überwachung, für Stromnetz, für dreiphasige Stromnetze, für einphasige Stromnetze, Industrie
Messgröße
Spektrum, Netzqualität, Leistung, Spannung, Energie
Konfigurierung
für DIN-Schiene
Detektortyp
FFT
Weitere Eigenschaften
Echtzeit, RS485, Grafik, MCA

Beschreibung

Overview
Energieanalysator ein-/dreiphasig für bis zu drei einphasige Leitungen. Genauigkeitsklasse 0,5S. Entwickelt für die Messung von Oberschwingungen und Netzqualitätsparametern. Externe ECT-Stromwandler erforderlich (Wandler nicht im Lieferumfang) — Beispielmodell: PFAE000-09 (100 A). Misst THD und TDD an Spannung und Strom, Neutralstrom, Max- und Mindestspannung, Maximalstrom und -leistung sowie die Wirkleistung je Phase.

Main features
  • Einzelharmonischenanalyse bis zur 31. Ordnung für drei Phasenspannungen und drei Leitungsströme in Echtzeit
  • Phasenfolgeerkennung und -konfiguration
  • Vier programmierbare Betriebszeiten und acht konfigurierbare Alarme mit Unterstützung komplexer logischer Bedingungen
  • Grafisches LCD-Display und Kalibrierungs-LED
  • Kommunikation über Modbus-RTU via RS485
  • Firmware fernaktualisierbar; erweiterbar über PUK-Codes für zukünftige Funktionen
  • Hutschienenmontage, 4 Module
  • Anschlüsse über RJ45 und abnehmbare Klemmen für vereinfachte Installation
  • Netzversorgung: 230–240 VAC
  • Konform mit den Normen EN 50470-1 und EN 50470-3


Technical specifications
  • Produkttyp: Energieanalysator ein-/dreiphasig (bis zu 3 einphasige Leitungen)
  • Produktcode: PRA64-EH102-E00
  • Genauigkeitsklasse: 0,5S
  • Stromeingänge: misst Leitungsströme und Neutralstrom über externe ECT-Stromwandler (Wandler nicht im Lieferumfang)
  • Beispiel für externen Wandler: PFAE000-09 (100 A) — Wandler nicht enthalten
  • Harmonische Messungen: THD und TDD an Spannung und Strom; Einzelharmonikenanalyse bis zur 31. Ordnung
  • Messwerte: Max/Min Spannung, Maximalstrom und -leistung, Wirkleistung je Phase
  • Alarme & Timer: 4 Betriebszeiten; 8 konfigurierbare Alarme; Unterstützung komplexer Logiken
  • Bedienoberfläche: grafisches LCD-Display; Kalibrierungs-LED
  • Kommunikation: Modbus-RTU über RS485
  • Firmware: fernaktualisierbar; erweiterbar über PUK-Codes
  • Montage: Hutschiene, 4 Module
  • Anschlüsse: RJ45-Steckverbinder und abnehmbare Klemmen
  • Netzversorgung: 230–240 VAC
  • Normen: EN 50470-1, EN 50470-3
