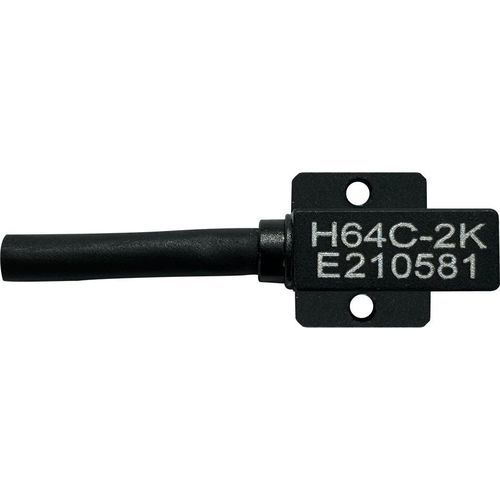

Unilaxialer Beschleunigungsmesser FUTURESES H64CMEMSpiezoresistivmit Spannungsausgang
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- unilaxial
- Technologie
- MEMS, piezoresistiv
- Weitere Eigenschaften
- mit Spannungsausgang, mit Analogausgang, Miniatur, für Automobilanwendungen, analog, für Crash-Tests, Ultraleicht
- Bandbreite
Min: -58.840 m/s²
(-193.044 ft/s²)Max: 58.840 m/s²
(193.044 ft/s²)- Frequenz
Min: 0 Hz
Max: 7.000 Hz
Beschreibung
Produktübersicht
Der FUTURESES H64C ist ein miniaturisierter uniaxialer piezoresistiver Analogbeschleunigungssensor, entwickelt für Crashtests und Anwendungen mit geringem Sensorgewicht. Er bietet eine breite Frequenzbandbreite und hohe Stoßfestigkeit bei minimaler Masse, um die Belastung von Prüfstrukturen zu reduzieren. Das Gerät ist für den Einsatz in Anthropomorphic Test Devices (ATDs) ausgelegt und erfüllt die SAE J211-Anforderungen.
Hauptmerkmale
Technologie
Die H64C-Sensoren verwenden ein bewährtes MEMS-Piezoresistivelement, das als Wheatstone-Brücke mit vier variablen Widerständen konfiguriert ist. Diese Architektur ermöglicht großen Dynamikbereich und zuverlässige Leistung bei hohen Stößen, bei gleichzeitig kompakter, leichter Bauform für empfindliche Prüfumgebungen.
Anwendungen
Technische Daten
Der FUTURESES H64C ist ein miniaturisierter uniaxialer piezoresistiver Analogbeschleunigungssensor, entwickelt für Crashtests und Anwendungen mit geringem Sensorgewicht. Er bietet eine breite Frequenzbandbreite und hohe Stoßfestigkeit bei minimaler Masse, um die Belastung von Prüfstrukturen zu reduzieren. Das Gerät ist für den Einsatz in Anthropomorphic Test Devices (ATDs) ausgelegt und erfüllt die SAE J211-Anforderungen.
Hauptmerkmale
- Sensortechnologie: Piezoresistiv MEMS (Wheatstone-Brücke mit vier veränderlichen Widerständen)
- Achs-Konfiguration: Uniaxial
- Ausgang: Spannung (analog)
- Verfügbare Messbereiche: ±50 g, ±100 g, ±200 g, ±500 g, ±2000 g, ±6000 g
- Frequenzbereich: DC bis 7000 Hz
- Stoßfestigkeit: Bis zu 10.000 g
- Betriebstemperatur: -40°C bis +120°C
- Gehäuse / Konfektion: Unterschiedliche integrierte Kabellängen, Steckervarianten, optionale Dallas DS2401 ID-Chip-Integration
Technologie
Die H64C-Sensoren verwenden ein bewährtes MEMS-Piezoresistivelement, das als Wheatstone-Brücke mit vier variablen Widerständen konfiguriert ist. Diese Architektur ermöglicht großen Dynamikbereich und zuverlässige Leistung bei hohen Stößen, bei gleichzeitig kompakter, leichter Bauform für empfindliche Prüfumgebungen.
Anwendungen
- Crashtests und Messungen zur Fahrzeugsicherheit
- Integration in Crashtest-Dummys (ATDs) gemäß SAE J211
- Jede Anwendung, die einen sehr leichten uniaxialen Beschleunigungssensor mit breiter Frequenzantwort und hoher Stoßtoleranz erfordert
Technische Daten
- Modell: FUTURESES H64C
- Typ: Analogbeschleunigungssensor
- Technologie: Piezoresistive MEMS (Wheatstone-Brücke)
- Achsanzahl: Uniaxial
- Ausgang: Spannung
- Messbereiche: ±50 g, ±100 g, ±200 g, ±500 g, ±2000 g, ±6000 g
- Frequenzgang: DC – 7000 Hz
- Stoß-/Einschlagfestigkeit: Bis zu 10.000 g
- Betriebstemperatur: -40°C bis +120°C
- Norm/Standard: SAE J211-konform (geeignet für ATD/Crashtest-Dummy-Anwendungen)
- Gehäuse/Konfektion: Kabellängenvarianten, Steckerkonfigurationen, optionale Dallas DS2401-Integration
- Konstruktionshinweis: Miniaturisiert und sehr geringes Gewicht zur Minimierung der Massebelastung von Messstrukturen
