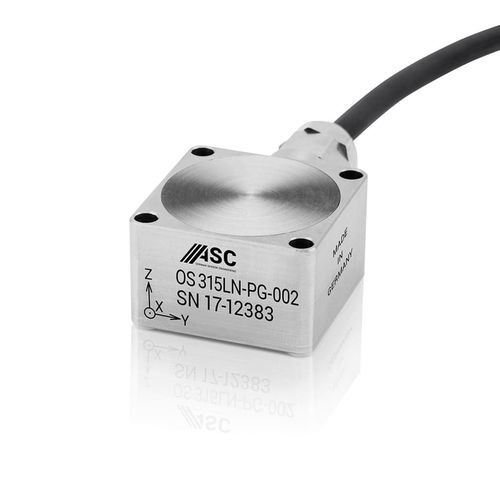

Dreiachsiger Beschleunigungsmesser ASC OS-315LN-PG

MEMSkapazitivhermetisch dicht

Produktübersicht

• Sensortyp: Analoger Beschleunigungssensor
• Sensortechnologie: MEMS kapazitiv
• Anzahl der sensiblen Richtungen: Dreiachsig
• Ausgangssignal: Differenzielle analoge Spannung (±4 V FSO)
• Messbereiche [g]: ±2, ±5, ±10, ±25, ±50, ±100, ±200, ±400

Technologie
Der ASC OS-315LN-PG basiert auf MEMS-Kondensatorprinzip mit integrierter Signalaufbereitung. Der Sensor liefert einen differentiellen Ausgang (±4 V FSO) und akzeptiert eine breite Versorgungsspannung (6 bis 40 V DC). Die LN (Low Noise)-Variante ist für rauscharme Messungen optimiert; die Rauschdichte liegt je nach Messbereich bei ca. 7 bis 400 µg/√Hz. Frequenzgang (±5 %): DC bis 2000 Hz, geeignet für Schwingungs- und Strukturüberwachung.

Gehäuse
Hermetisch verschlossenes Edelstahlgehäuse (IP68) für raue Umgebungen. Integriertes Anschlusskabel ist Standard; Kabellänge und Steckertyp sind konfigurierbar. Die hermetische Ausführung bietet Schutz gegen Feuchtigkeit und Verunreinigungen.

Anwendungen
Typische Anwendungen: Drehgestell-Stabilitätsprüfungen im Schienenverkehr (EN 13749), Zustandsüberwachung von Fahrzeugen und Baumaschinen, industrielle und strukturelle Schwingungsüberwachung, die langlebige, rauscharme dreiachsige Messungen erfordert.

Umwelt- und mechanische Daten

• Betriebstemperatur: -40°C bis +100°C
• Schutzart: IP68
• Gehäusematerial: Edelstahl, hermetisch dicht

Technische Daten

• Modell: ASC OS-315LN-PG
• Sensortechnologie: MEMS kapazitiv
• Empfindlichkeitsachsen: Dreiachsig
• Ausgang: Differenzielle analoge Spannung, ±4 V FSO
• Versorgungsspannung: 6 bis 40 V DC
• Messbereiche (wahlweise): ±2 g, ±5 g, ±10 g, ±25 g, ±50 g, ±100 g, ±200 g, ±400 g
• Rauschdichte: ≈ 7 bis 400 µg/√Hz (bereichsabhängig)
• Frequenzbereich (±5 %): DC bis 2000 Hz
• Temperaturbereich: -40°C bis +100°C
• Schutzart: IP68
• Gehäuse: Hermetisch verschlossenes Edelstahlgehäuse
• Kabel: Integriert, Länge und Steckerverbindungen konfigurierbar
