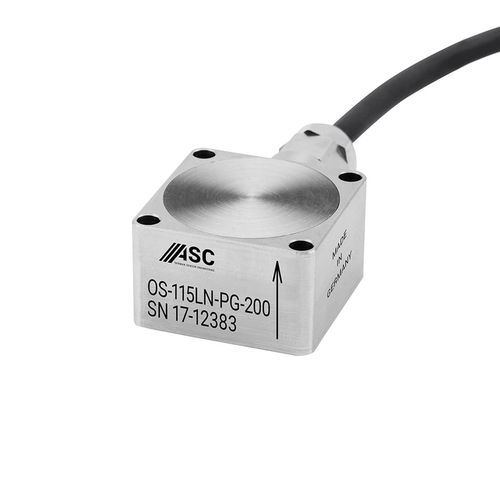

Unilaxialer Beschleunigungsmesser ASC OS-115LN-PG

MEMSkapazitivgeräuscharm

Kurzbeschreibung
Der ASC OS-115LN-PG ist ein uniaxialer, kapazitiver MEMS-Beschleunigungssensor mit analogem differentiellen Spannungsausgang, ausgelegt für anspruchsvolle Messaufgaben, einschließlich sehr niedriger Frequenzen und Amplituden. Er ist in Messbereichen von ±2 g bis ±400 g verfügbar und liefert einen differentiellen Ausgang (±4 V FSO).

Technologie
Die Sensoren der ASC OS-115LN-PG-Serie basieren auf bewährter kapazitiver MEMS-Technologie. Die integrierte Elektronik stellt einen differentiellen analogen Spannungsausgang (±4 V FSO) bereit und erlaubt eine flexible Versorgungsspannung von 6 bis 40 VDC. Die LN-Varianten (Low Noise) bieten ein hervorragendes Signal-Rausch-Verhältnis, wichtig für Messungen bei sehr niedrigen Frequenzen und Amplituden. Typische Rauschdichte und Frequenzfähigkeit: Rauschdichte 7 bis 400 µg/√Hz; Frequenzbereich (±5 %): DC bis 2000 Hz.

Gehäuse und Anschluss
Die Beschleunigungssensoren verfügen über ein robustes, hermetisch dichtes Edelstahlgehäuse mit Schutzklasse IP68. Das Gehäuse ist hermetisch versiegelt und enthält ein integriertes Kabel mit konfigurierbarer Länge und verschiedenen Anschlussoptionen.

Applikationen
Aufgrund des hermetisch dichten Edelstahlgehäuses und der hohen Robustheit sind die Sensoren der OS-Serie für sehr raue Umgebungsbedingungen geeignet, z. B. Prüfungen der Drehgestellstabilität nach EN 13749 im Schienenverkehr, Condition Monitoring von Fahrzeugen und Komponenten im Bauwesen sowie andere industrielle Überwachungsaufgaben.

Sensorangaben

• Sensortechnologie: MEMS, kapazitativ
• Anzahl der Messebenen: Uniaxial
• Ausgangssignal: Spannung (differentieller analoger Ausgang, ±4 V FSO)
• Messbereiche [g]: 2, 5, 10, 25, 50, 100, 200, 400

Umgebung / Mechanik

• Temperaturbereich: -40 °C bis +100 °C
• Schutzart: IP68
• Gehäusematerial: Edelstahl

Technische Daten

• Modell: ASC OS-115LN-PG
• Sensortyp: Uniaxialer kapazitiver Beschleunigungssensor
• Ausgang: Differentieller analoger Spannungspegel, ±4 V FSO
• Versorgungsspannung: 6–40 VDC
• Rauschdichte: ca. 7 bis 400 µg/√Hz (modellabhängig)
• Frequenzbereich (±5 %): DC bis 2000 Hz
• Messbereiche: ±2 g, ±5 g, ±10 g, ±25 g, ±50 g, ±100 g, ±200 g, ±400 g
• Gehäuse: Hermetisch dichtes Edelstahlgehäuse
• Schutzklasse: IP68
• Betriebstemperatur: -40 °C bis +100 °C
• Integriertes Kabel mit konfigurierbarer Länge und Anschlussoptionen
