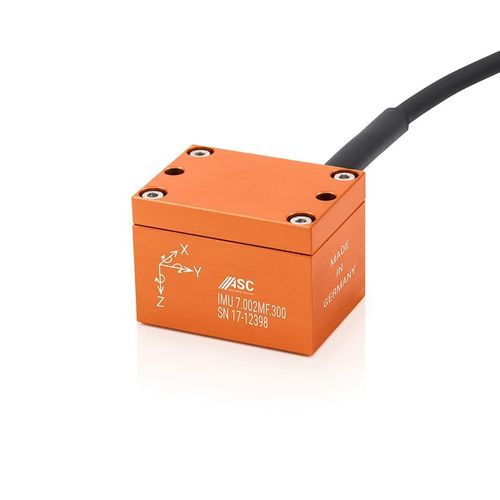

Inertiale Messeinheit ASC IMU 7-MF

Overview
Die ASC IMU 7-MF ist eine 6-DOF Inertial Measurement Unit (analoge Ausgänge), die für alle sechs Freiheitsgrade getrennte analoge Spannungsausgänge bereitstellt. Basierend auf MEMS-Beschleunigern und MF (Vibrationsring)-Beschleunigertechnologie kombiniert mit Industrial-Grade Gyros bietet das modulare Baukastenprinzip konfigurierbare Beschleunigungs- und Drehratenbereiche pro Achse. In der Beschreibungstext wird Schutzklasse IP67 angegeben; im Spezifikations-Widget erscheint IP65.

Key features

• 6 Freiheitsgrade mit separaten analogen Spannungsausgängen
• Sensortechnologien: kapazitive MEMS- und Vibrationsring-(MF)-Beschleuniger; Industrial-Grade Gyros
• Konfigurierbare Messbereiche pro Achse
• Versorgung: 5–40 VDC
• Abnehmbares Kabel mit konfigurierbarer Länge und Anschlüssen

Measurement ranges
Kombinierbare Beschleunigungs- und Drehratenvarianten:

• Drehrate 75 °/s: Beschleunigung ±2 g, ±5 g, ±10 g, ±30 g, ±50 g
• Drehrate 150 °/s: Beschleunigung ±2 g, ±5 g, ±10 g, ±30 g, ±50 g
• Drehrate 300 °/s: Beschleunigung ±2 g, ±5 g, ±10 g, ±30 g, ±50 g
• Drehrate 900 °/s: Beschleunigung ±2 g, ±5 g, ±10 g, ±30 g, ±50 g

Technology
Die IMU kombiniert MEMS-Beschleunigungs- und Drehratensensoren zur Erfassung linearer Beschleunigungen und Drehraten. MF (Medium Frequency) Vibrationsring-Beschleuniger sind mit Industrial-Grade Gyros gepaart. Die integrierte Elektronik liefert getrennte analoge Spannungsausgänge pro Achse; das modulare Konzept ermöglicht flexible Kombinationen von Messbereichen.

Housing & mechanical
Leichtes Aluminiumgehäuse. Lieferung mit abnehmbarem, konfigurierbarem Kabel. Schutzklasse in Text: IP67; im Widget: IP65.

Environmental
Betriebstemperatur: -40°C bis +85°C.

Applications
Typische Anwendungen: Bewertung der Fahrdynamik von Schiffen, Zügen und Fahrzeugen sowie Einsatz in fahrerlosen Transportsystemen (FTS/AGV) zur Optimierung von Kurvengeschwindigkeiten und Fahrverhalten.

Eigenschaften / Messbereiche

• Sensortechnologie: kapazitiv | Vibrationsring (MF)
• Anzahl der Achsen: 6-DOF
• Signalausgang: Analoge Spannungsausgänge, separat für jede Achse
• Beschleunigungsbereiche: ±2 g, ±5 g, ±10 g, ±30 g, ±50 g (pro Achse konfigurierbar)
• Drehratenbereiche: 75 °/s, 150 °/s, 300 °/s, 900 °/s (pro Achse konfigurierbar)
• Versorgungsspannung: 5 bis 40 VDC
• Gehäusematerial: Aluminium
• Abnehmbares Kabel mit konfigurierbarer Länge und Anschlüssen
• Schutzklasse: IP67 (Text) / IP65 (Spezifikations-Widget)
• Betriebstemperatur: -40°C bis +85°C
• Modulares Design zur Kombination kundenspezifischer Messbereiche
