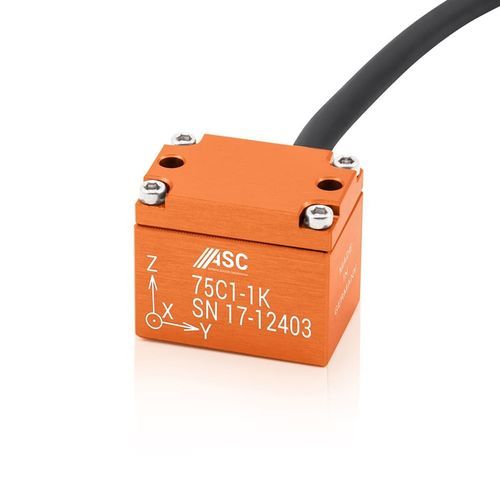

Dreiachsiger Beschleunigungsmesser ASC 75C1

piezoresistivMEMSIP65

Sensorübersicht
Dreiachsiger piezoresistiver Beschleunigungssensor (MEMS) für die Messung von starken Stößen und Crash-Anwendungen.

Hauptmerkmale

• Sensor technologie: Piezoresistiv (MEMS, Wheatstone-Brücke)
• Achsen: Dreiachsig
• Ausgang: Analoge Spannung
• Messbereiche: ±500 g, ±1000 g, ±2000 g

Technologie
Der ASC 75C1 basiert auf einem bewährten MEMS-Design mit vier veränderlichen Widerständen in einer Wheatstone-Brücke. Er bietet eine dynamische Bandbreite von 0 Hz bis 2,5 kHz und eine Stoßfestigkeit bis zu 5.000 g. Einzelne empfindliche Richtungen sind bei Bedarf reparierbar. Konfiguration mit TEDS und EQX möglich.

Gehäuse
Leichtes Aluminiumgehäuse, Schutzart IP65. Integriertes Kabel mit konfigurierbarer Länge und wählbaren Steckverbindern. Typische Masse: 13 g. Betriebstemperaturbereich: -20°C bis +80°C.

Anwendungen
Geeignet für hochdynamische und Crash/Shock-Anwendungen wie Front- und Seitenaufpralltests im Automobilbereich sowie andere industrielle Stoßmessungen. Kategorie: Crash-Sensoren. Einsetzbar in Labor und Feld, wo hohe Stoßfestigkeit gefordert ist.

Technische Daten

• Modell: ASC 75C1
• Sensortyp: Analoger Beschleunigungssensor
• Sensor technologie: Piezoresistiv (MEMS, Wheatstone-Brücke)
• Achsen: Dreiachsig
• Ausgang: Spannung
• Messbereiche: ±500 g, ±1000 g, ±2000 g
• Frequenzbereich (dynamisch): 0 Hz bis 2,5 kHz
• Stoßfestigkeit: bis zu 5.000 g
• Gehäusematerial: Aluminium
• Schutzart: IP65
• Integriertes Kabel: Länge und Steckverbinder konfigurierbar
• Betriebstemperaturbereich: -20°C bis +80°C
• Typische Masse: 13 g
• Zusätzlich: Kategorie - Crash-Sensoren; konfigurierbar mit TEDS und EQX; reparierbare einzelne empfindliche Richtungen
