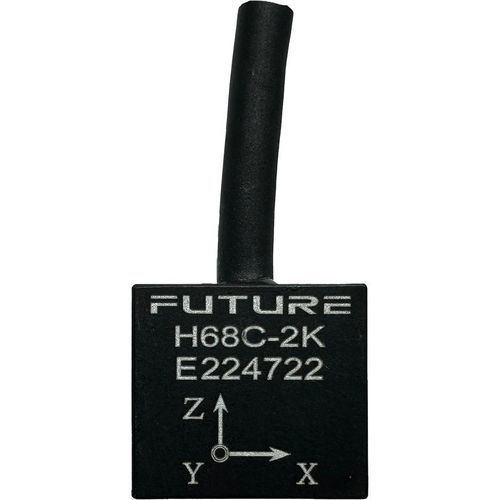

Dreiachsiger Beschleunigungsmesser FUTURESES H68C

MEMSpiezoresistivanalog

Produkttyp

• Analoges triaxiales Beschleunigungsaufnehmer für Crashtests und Hochbelastungs-Anwendungen

Wesentliche Merkmale

• Sensortechnologie: Piezoresistiv MEMS (vier veränderliche Widerstände in einer Wheatstone-Brücke)
• Achsanzahl: Triaxial
• Ausgang: Spannung
• Messbereiche: ±500 g, ±2000 g
• Frequenzbereich: DC bis 7000 Hz
• Stoßfestigkeit: bis zu 10.000 g
• Miniaturisiertes, leichtes Design zur Minimierung der Massebelastung

Technologie
Die FUTURESES H68C-Familie nutzt piezoresistive MEMS mit vier veränderlichen Widerständen in einer Wheatstone-Brückenschaltung und bietet eine weite dynamische Antwort von 0 Hz bis 7 kHz bei geringer Masse und hoher Stoßfestigkeit, geeignet für anspruchsvolle Prüfumgebungen.

Gehäuse und Konfiguration
Verschiedene Konfektionsoptionen sind verfügbar, einschließlich unterschiedlicher integrierter Kabellängen, Kabelverzweigungen, Steckertypen und optionaler Dallas DS2401 Identifikationschip. Das kompakte Gehäuse ermöglicht flexible Platzierung in Crashtest-Anordnungen.

Anwendungen
Das H68C ist für Crashtests und Impact-Messungen konzipiert, bei denen minimale Sensorgewicht und breite Frequenzantwort erforderlich sind. Die Sensorfamilie erfüllt SAE J211 und SAE J2570 (ATD-Anwendungen).

Umgebung
Betriebstemperatur: -20°C bis +85°C

Technische Daten

• Modell: FUTURESES H68C
• Typ: Analoges Beschleunigungssensor
• Technologie: Piezoresistiv MEMS
• Konfiguration: Triaxial
• Ausgang: Spannung
• Messbereiche: ±500 g, ±2000 g
• Frequenzbereich: DC bis 7000 Hz
• Stoßfestigkeit: bis zu 10.000 g
• Normen: SAE J211, SAE J2570
• Konfektionsoptionen: Kabellängen, Kabelverzweigungen, Stecker, optionaler Dallas DS2401
• Betriebstemperatur: -20°C bis +85°C
