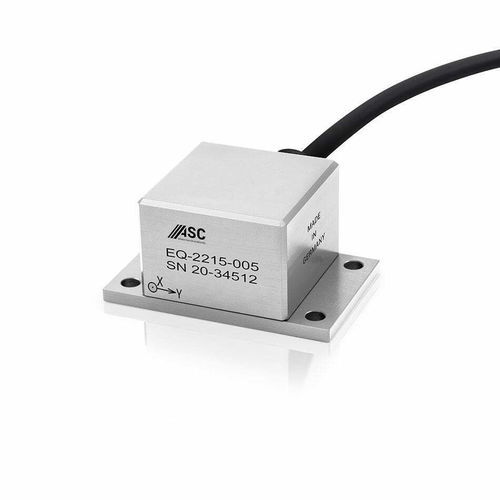

2-achsiger Beschleunigungsmesser ASC EQ-2215

kapazitivMEMSIP65

Produktübersicht
Die ASC EQ-2215 Sensoren sind biaxiale MEMS kapazitive Beschleunigungssensoren für extrem rauscharme seismische und Vibrationsmessungen. Die integrierte Elektronik liefert einen differentiellen analogen Spannungsausgang (±2,7 V FSO) und unterstützt eine flexible Versorgungsspannung von 5 bis 40 VDC. Typische Rauschdichte < 1,2 µg/√Hz und Auflösung < 1 µg. Die Sensoren erfüllen die Anforderungen der Motion Class B für seismische Anwendungen. Eine integrierte Selbsttestfunktion ermöglicht die Funktionsprüfung.

Gehäuse
Das Gerät ist in einem Edelstahlgehäuse mit Schutzart IP65 untergebracht. Es wird mit einem abnehmbaren Kabel geliefert; Kabellänge und Steckerkonfiguration sind je nach Installationsanforderung konfigurierbar.

Anwendungen
Entwickelt für die kontinuierliche Überwachung sicherheitskritischer Bauwerkskomponenten und ziviler Strukturen (z. B. Kraftwerke, Tunnel, Brücken), bei denen die Erfassung sehr kleiner Schwingungsamplituden und seismischer Ereignisse erforderlich ist. Geeignet für Structural Health Monitoring und Schwingungsanalyse.

Wesentliche Produkteigenschaften

• Sensorart: Beschleunigungssensor (analog)
• Sensortechnologie: MEMS kapazitiv
• Anzahl der empfindlichen Richtungen: Biaxial
• Signalausgang: Differentieller analoger Spannungsausgang (±2,7 V FSO)
• Messbereiche [g]: ±3 g, ±5 g
• Stromversorgung: 5 bis 40 VDC
• Rauschen / Auflösung: Rauschdichte < 1,2 µg/√Hz, Auflösung < 1 µg
• Selbsttest: Integrierte Selbsttestfunktion

Umgebung & mechanik

• Temperaturbereich: -40 °C bis +85 °C
• Schutzklasse: IP65
• Gehäusematerial: Edelstahl

Technische Merkmale / Spezifikationen

• Modell: ASC EQ-2215
• Sensortechnologie: MEMS kapazitiv
• Anzahl Achsen: Biaxial
• Ausgang: Differentieller analoger Spannungsausgang, ±2,7 V FSO
• Versorgungsspannung: 5–40 VDC
• Messbereiche: ±3 g, ±5 g
• Rauschdichte: < 1,2 µg/√Hz
• Auflösung: < 1 µg
• Seismische Leistung: Erfüllt Motion Class B
• Integrierter Selbsttest: Ja
• Frequenzbereich (±3 dB): DC bis 700 Hz
• Betriebstemperatur: -40 °C bis +85 °C
• Schutzart: IP65
• Gehäuse: Edelstahl
• Abnehmbares Kabel mit konfigurierbarer Länge und Steckern
