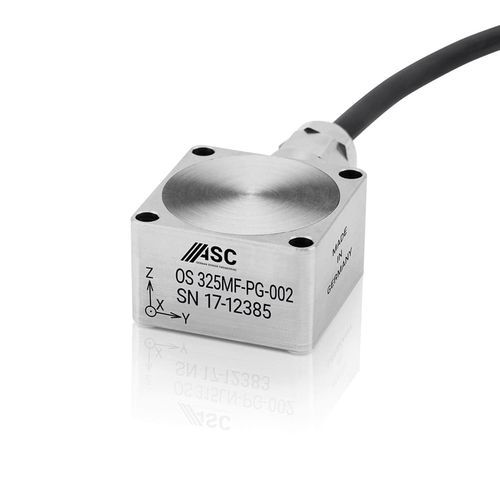

Dreiachsiger Beschleunigungsmesser ASC OS-325MF-PG

MEMSkapazitivhermetisch dicht

Übersicht
Der ASC OS-325MF-PG ist ein dreiachsiger Analogbeschleunigungssensor auf Basis MEMS-kapazitiver Sensortechnologie. Er liefert eine differentielle analoge Spannungsausgang (±2,7 V FSO) und ist für den zuverlässigen Einsatz in rauen Umgebungen ausgelegt, mit integrierter Elektronik für flexible Spannungsversorgung und hohe Stoßfestigkeit.

Technologie
Die Sensoren vom Typ ASC OS-325MF-PG verwenden MEMS-kapazitive Messprinzipien mit integriertem Signalaufbereitung. Die MF-Serie (Medium-Frequency) bietet einen großen nutzbaren Frequenzbereich und stabile differentielle Analogausgänge. Wesentliche elektrische Merkmale sind der differentielle Ausgang ±2,7 V FSO und der Betriebsspannungsbereich von 5 bis 40 VDC. Messbereiche sind von 2 g bis 200 g verfügbar.

Gehäuse
Der Beschleunigungssensor ist in einem hermetisch verschlossenen Edelstahlgehäuse untergebracht, Schutzart IP68. Das Gerät verfügt über ein integriertes Kabel, das in kundenspezifischer Länge und mit wählbaren Steckverbindern geliefert werden kann.

Anwendungen
Das hermetische Edelstahlgehäuse und die hohe Stoßfestigkeit machen den OS-325MF-PG geeignet für anspruchsvolle Industrieumgebungen, z. B. Schienenverkehr (Radsatzprüfungen / Stabilitätstests nach EN 13749), Zustandsüberwachung von Baumaschinen, Prüfungen von Fahrzeugkomponenten sowie andere Vibrations- und Stoßmessaufgaben.

Wichtige Produktdetails

• Sensortyp: Analogbeschleunigungssensor
• Sensortechnologie: MEMS kapazitiv
• Anzahl der empfindlichen Richtungen: Dreiachsig
• Ausgangssignal: Differentielle analoge Spannung (±2,7 V FSO)
• Messbereiche [g]: 2, 5, 10, 30, 50, 100, 200

Umwelt & mechanisch

• Temperaturbereich: -40 °C bis +100 °C
• Schutzart: IP68
• Gehäusematerial: Edelstahl
• Stossfestigkeit: bis zu 6.000 g

Elektrisch & dynamisch

• Versorgungsspannung: 5 bis 40 VDC
• Frequenzgang (MF-Serie): 0 Hz bis 7 kHz (±3 dB)

Technische Spezifikationen

• Modell: ASC OS-325MF-PG
• Technologie: MEMS kapazitiv
• Achsen: Dreiachsig
• Ausgang: Differentielle analoge Spannung, ±2,7 V FSO
• Versorgungsspannung: 5–40 VDC
• Messbereiche: 2 g, 5 g, 10 g, 30 g, 50 g, 100 g, 200 g
• Frequenzgang: 0 Hz bis 7 kHz (±3 dB)
• Stossfestigkeit: bis zu 6.000 g
• Temperaturbereich: -40 °C bis +100 °C
• Schutzart: IP68
• Gehäusematerial: Edelstahl; hermetisch verschlossenes Gehäuse
• Gehäuse: Integriertes Kabel mit konfigurierbarer Länge und Steckverbinderoptionen
• Vorgesehene Anwendungen: Schienenverkehr (z. B. Radsatzstabilitätstest EN 13749), Zustandsüberwachung im Bauwesen und Prüfungen von Fahrzeugkomponenten
